Фасадные панели Döcke
1. Назначение и общая информация об изделии.
Фасадные и цокольные панели Döcke – стеновой наружный отделочный материал, предназначенный для защиты фасада здания (фасадные панели Döcke) или только цоколя (фасадные или цокольные панели Döcke) от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида. Фасадные и цокольные панели Döcke изготавливаются из полимеров методом литья под давлением.
| PREMIUM | ||
|
PREMIUM BERG
|
PREMIUM STEIN
|
PREMIUM BURG
|
|
PREMIUM FELS
|
PREMIUM STERN
|
PREMIUM KLINKER
|
| STANDARD | ||
|

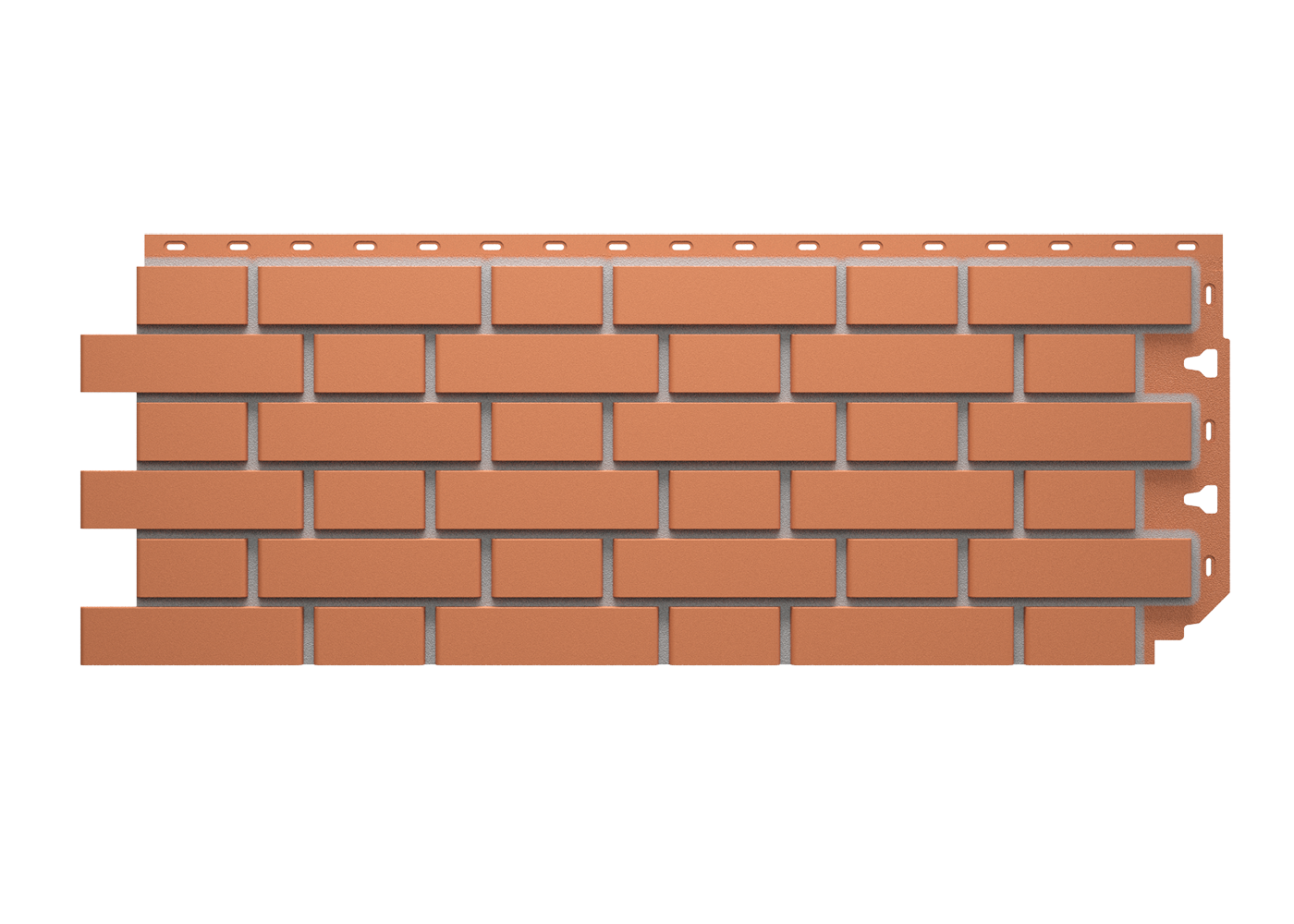

STANDARD ФЛЕМИШ
|
STANDARD СЛАНЕЦ
|

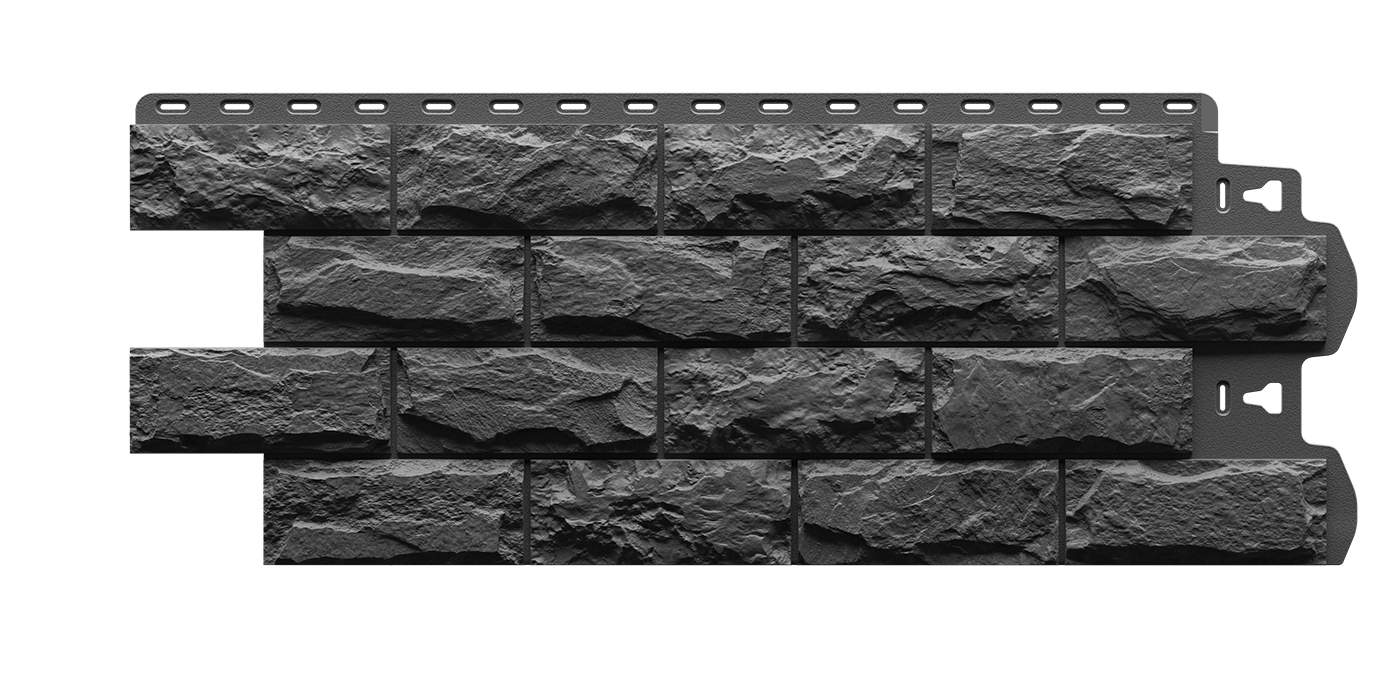

STANDARD ДЮФУР
|
|
STANDARD АЛТАЙ
|
|
|
2. Геометрические и логистические характеристики фасадных и цокольных панелей Döcke.
|
№
п/п |
Наименование |
Рабочая
длина, мм |
Рабочая
ширина, мм |
Рабочая
площадь, м² |
Высота
профиля, мм |
Вес
упаковки брутто, кг |
Кол-во в
упаковке, шт |
Внешние размеры упаковки (ДхШхВ), мм |
Тип упаковки |
|---|---|---|---|---|---|---|---|---|---|
| PREMIUM | |||||||||
|
1 |
Фасадная панель
BERG |
1015 |
434 |
0,44 |
17 |
17,9 |
10 |
1156x490x196 |
Гофрокартон |
|
2 |
Фасадная панель
STEIN |
1098 |
400 |
0,44 |
25 |
21,3 |
10 |
1226х470х266 |
Гофрокартон |
|
3 |
Фасадная панель
BURG |
946 |
445 |
0,42 |
22 |
18,3 |
10 |
1116х510х251 |
Гофрокартон |
|
4 |
Фасадная панель
FELS |
1052 |
425 |
0,45 |
30 |
21,2 |
10 |
1186х480х321 |
Гофрокартон |
|
5 |
Фасадная панель
STERN |
1073 |
427 |
0,46 |
25 |
21,2 |
10 |
1235x500x260 |
Гофрокартон |
|
6 |
Фасадная панель
KLINKER |
998 |
406 |
0,41 |
21 |
18,4 |
10 |
1143х480х217 |
Гофрокартон |
| STANDARD | |||||||||
|
7 |
Фасадная панель
ФЛЕМИШ |
1095 |
420 |
0,46 |
17,4 |
20 |
10 |
1225х495х190 |
Гофрокартон |
|
8 |
Фасадная панель
СЛАНЕЦ |
930 |
406 |
0,38 |
26 |
18,3 |
10 |
1090х480х300 |
Гофрокартон |
|
9 |
Фасадная панель
ДЮФУР |
1014 |
424 |
0,43 |
25 |
18,6 |
10 |
1200х500х260 |
Гофрокартон |
|
10 |
Фасадная панель
АЛТАЙ |
1098 |
400 |
0,44 |
25 |
21,3 |
10 |
1226х470х266 |
Гофрокартон |
3. Геометрические и логистические характеристики аксессуаров к фасадным и цокольным панелям Döcke
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|
| Углы PREMIUM | |||||||
| 1 | Угол BERG |
|
Отделка фасадных панелей BERG на внешних углах
здания.
Рабочая длина – 434 мм. |
5,3 | 12 | 480x180x480 | Гофрокартон |
| 2 | Угол STEIN |
|
Отделка фасадных панелей STEIN на внешних углах
здания.
Рабочая длина – 400 мм. |
5,2 | 9 | 530x215x435 | Гофрокартон |
| 3 | Угол BURG |
|
Отделка фасадных панелей BURG на внешних углах
здания.
Рабочая длина – 445 мм. |
5,8 | 10 | 520x220x490 | Гофрокартон |
| 4 | Угол FELS |
|
Отделка фасадных панелей FELS на внешних углах
здания.
Рабочая длина – 425 мм. |
4,5 | 8 | 525х215х460 | Гофрокартон |
| 5 | Угол STERN |
|
Отделка фасадных панелей STERN на внешних углах
здания.
Рабочая длина – 427 мм. |
4,9 | 7 | 475х240х470 | Гофрокартон |
| 6 | Угол KLINKER |
|
Отделка фасадных панелей KLINKER на внешних углах
здания.
Рабочая длина – 406 мм. |
6,7 | 10 | 525х240х445 | Гофрокартон |
| Углы STANDARD | |||||||

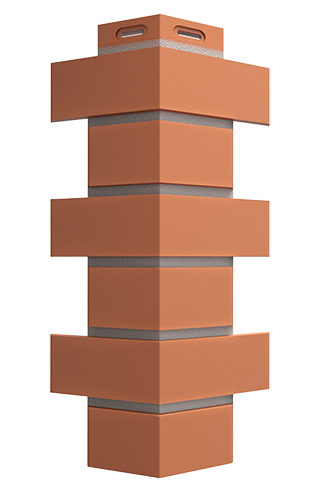

| 7 | Угол ФЛЕМИШ |
|
Отделка фасадных панелей FLEMISH на внешних углах
здания.
Рабочая длина – 420 мм. |
5,9 | 12 | 500х255х455 | Гофрокартон |
| 8 | Угол СЛАНЕЦ |
|
Отделка фасадных панелей СЛАНЕЦ на внешних
углах здания.
Рабочая длина – 406 мм. |
5,1 | 9 | 535х200х435 | Гофрокартон |

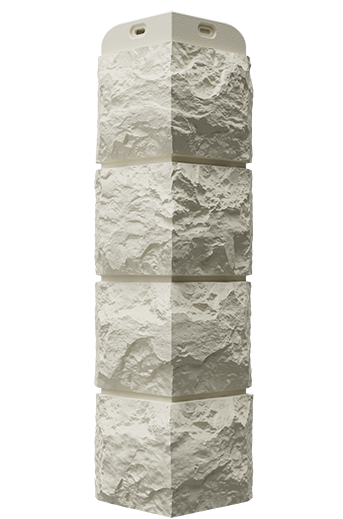

| 9 | Угол ДЮФУР |
|
Отделка фасадных панелей Дюфур на внешних углах
здания.
Рабочая длина – 424 мм. |
4,1 | 8 | 480х180х480 | Гофрокартон |
| 10 | Угол АЛТАЙ |
|
Отделка цокольных панелей АЛТАЙ на внешних углах
здания.
Рабочая длина – 400 мм. |
5,2 | 9 | 530x215x435 | Гофрокартон |
| 11 | Стартовый угол BERG, ФЛЕМИШ |
|
Начальный элемент для фиксации углов BERG
и ФЛЕМИШ на внешних углах здания.
|
2,3 | 80 |
226х226х206
|
Гофрокартон |
| 12 | Стартовый угол STEIN, STERN, СЛАНЕЦ, АЛТАЙ |
|
Начальный элемент для фиксации углов STEIN, STERN, СЛАНЕЦ и АЛТАЙ на внешних углах здания. | 1,9 | 50 |
226х226х206
|
Гофрокартон |
| 13 | Стартовый угол BURG, KLINKER |
|
Начальный элемент для фиксации угла BURG и KLINKER на внешних углах здания. | 1,9 | 50 |
226х226х206
|
Гофрокартон |
| 14 | Стартовый угол FELS |
|
Начальный элемент для фиксации углов FELS на внешних углах здания. | 1,9 | 50 |
226х226х206
|
Гофрокартон |
| 15 | Стартовый угол ДЮФУР |
|
Начальный элемент для фиксации углов ДЮФУР на внешних углах здания. | 1,8 | 50 | 226х226х206 | Гофрокартон |
| 16 | Фасадный стартовый профиль |
|
Начальный элемент для фиксации фасадных панелей.
Длина – 1000 мм. |
4,5 | 50 | 1005х145х85 | Гофрокартон |
4. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
- При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
Служба технической поддержки:
8 800 100 71 45
,
www.docke.ru
.
