Инструкция по монтажу Фасадной плитки Дёке
1. ОБЩИЕ ДАННЫЕ
Инструкция описывает технологию монтажа фасадной плитки Döcke. С подробным описанием и характеристиками этих материалов можно ознакомиться на сайте www.docke.ru .
Устройство внешних стен, обрешётки, вентиляции и утепления фасада выполняется на основании конструкторских и теплотехнических расчётов и нормативных документов, действующих для региона строительства.
Монтаж фасадной плитки допускается только на вентилируемые фасады (рис. 1).
Рис. 1 Схема вентилируемого фасада на примере фасадной плитки Döcke.
Внимательно изучите настоящую инструкцию по монтажу и ознакомьтесь с гарантийными обязательствами производителя.
1.1 НАЗНАЧЕНИЕ МАТЕРИАЛА.
Материал штучный стеновой "Фасадная плитка Döcke" является разновидностью битумной черепицы и предназначен для устройства облицовки фасадов зданий и сооружений.
1.2 ПРАВИЛА ХРАНЕНИЯ МАТЕРИАЛА.
Материал следует хранить при неукоснительном соблюдении следующих требований:
1.2.1 Хранение материала должно производиться только в заводской упаковке производителя на поддонах. Нарушение оригинальной упаковки производителя категорически запрещается.
1.2.2 Хранение материала должно производиться только в закрытом и сухом помещении на расстоянии не менее 1,5 м от отопительных приборов.
1.2.3 При хранении не допускается установка поддонов друг на друга.
1.2.4 Хранение материала должно производиться при температуре не ниже -40°С и не выше +50°С.
1.2.5 Хранение материала должно производиться при относительной влажности воздуха не более 80%.
1.2.6 При хранении необходимо избегать попадания прямых солнечных лучей.
1.2.7 Штабелирование пачек – не более 16 рядов в высоту.
1.3 ВРЕМЕННОЕ ХРАНЕНИЕ МАТЕРИАЛА НА УЛИЦЕ (НЕ БОЛЕЕ 30 ДНЕЙ).
Временное хранение материала должно осуществляться только в неповрежденной упаковке производителя на поддонах, исключающих контакт с землёй. Поддоны должны располагаться в местах, исключающих попадание солнечных лучей.
1.4 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ РАБОТ.
1.4.1 Организация работ должна исключать возможность падения человека с высоты (СНиП 12- 04-2002).
1.4.2 Не оставляйте упаковку в зоне монтажных работ – на ней можно поскользнуться.
1.4.3 Используйте строительные леса и прочие приспособления для перемещения вдоль фасада на высоте.
1.5 ПРАВИЛА МОНТАЖА ФАСАДНОЙ ПЛИТКИ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА НИЖЕ +10 ˚С.
1.5.1 Необходимо использовать строительный фен:
- для обеспечения быстрого и надёжного сцепления фасадной плитки;
- для повышения эластичности фасадной плитки в местах их перегиба.
1.5.2 Перед монтажом фасадная плитка должна находиться не менее суток при температуре не ниже +15 °С.
1.5.3 Вынос материала для монтажа осуществляется по мере необходимости.
Осуществление фасадных работ при атмосферных осадках недопустимо. В случае выпадения атмосферных осадков во время монтажа необходимо принять меры по укрытию фасада с целью непопадания влаги под уже смонтированную фасадную плитку.
2. ИНСТРУМЕНТ И КРЕПЁЖ, НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ РАБОТ ПО МОНТАЖУ ФАСАДНОЙ ПЛИТКИ.
Рис. 2 Перечень инструментов монтажника
Таблица №1 - Выбор вида крепежного изделия в зависимости от используемого материала.
| Тип крепежа | Область применения | Вид крепежа | Длина | Особенности |
| Тип 1 | Фасадная плитка, цокольные отливы | Оцинкованные ершёные гвозди | Не менее 30 мм | Диаметр шляпки от 8 мм |
| Оцинкованные винтовые гвозди | ||||
| Тип 2 | Наружный и внутренний металлические углы, и металлический наличник | Саморезы окрашенные оцинкованные по металлу | Не менее 35 мм | С прессшайбой |
| Тип 3 | Софиты, профили ПВХ | Саморезы оцинкованные | Не менее 35 мм | С прессшайбой. Диаметр головки от 8 мм |
ВНИМАНИЕ! ИСПОЛЬЗОВАНИЕ САМОРЕЗОВ ВСЕХ ТИПОВ ДЛЯ КРЕПЕЖА ФАСАДНОЙ ПЛИТКИ ЗАПРЕЩЕНО.
Рис. 3 Пример правильной забивки гвоздей при монтаже продукции.
Рис. 4 Пример неправильной забивки гвоздей при монтаже продукции.
Рис. 5 Внешний вид ершёных гвоздей, подходящих для монтажа продукции.
3. МЕТАЛЛИЧЕСКИЕ ПЛАНКИ ДЛЯ ФАСАДНОЙ ПЛИТКИ DÖCKE.
Таблица №2 – Геометрические параметры металлических планок для фасадной плитки.
| Тип планки | Наименование | Габаритные параметры, мм | Внешний вид с размерами* |
|---|---|---|---|

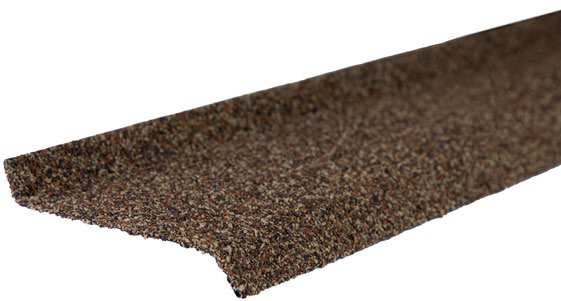

| 1 | Цокольный или подоконный отлив | 17х85х20х1250 |
|
| 2 | Внешний угол | 50х50х1250 |
|

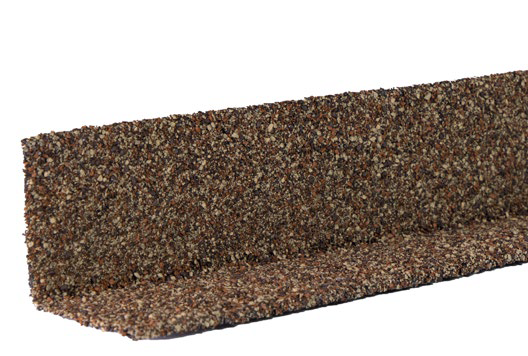

| 3 | Внутренний угол | 50х50х1251 |
|

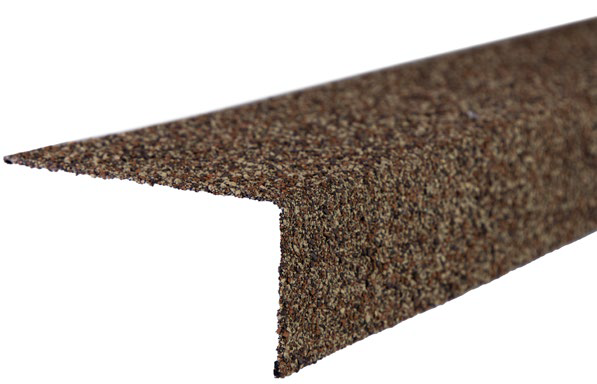

| 4 | Наличник | 1250х100х50 |
|

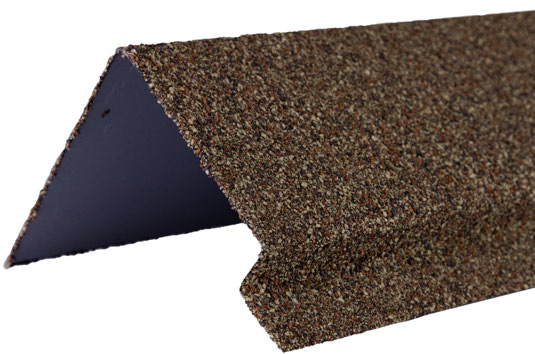

| 5 | Наличник 3D | 1250х120х100 |
|
* - планки с посыпкой приобретаются отдельно.
4. ПОДГОТОВКА ОСНОВАНИЯ ПОД ФАСАДНУЮ ПЛИТКУ DÖCKE.
Фасадная плитка принимает форму основы, на которую она монтируются. Чем тщательнее подготовлена основа, тем более ровно ляжет плитка.
В качестве сплошного основания под монтаж фасадной плитки необходимо применять плиты ОСП-3 или фанеру ФСФ. Укладку плит ОСП-3 или фанеры ФСФ необходимо осуществлять в соответствии с инструкцией по монтажу производителя плит. Между плитами следует оставлять зазор 3–5 мм для компенсации линейного расширения.
5. РАЗМЕТКА ФАСАДА.
Перед монтажом фасадной плитки необходимо нанести разметку на фасад мелованным шнуром непосредственно на сплошное основание, таким образом, чтобы разметка помогала ориентировать плитку при монтаже по горизонтали и вертикали.
Разметка используется в качестве «справочной» сетки.
6. УСТАНОВКА ЦОКОЛЬНОГО ОТЛИВА.
На выступающих цоколях, необходимо смонтировать отлив (тип 1, таблица №2). Устанавливать отлив необходимо с угла здания.
Нахлёст отливов друг на друга должен составлять не менее 50 мм. Крепёж отливов – тип 1 (таблица №1). Для ускорения процесса монтажа, рекомен дуется заранее подготовить отверстия в планке под крепёж с шагом 300 мм.
Рис. 6 Крепление металлических отливов.
7. МОНТАЖ СТАРТОВОЙ ПОЛОСЫ.
7.1 Основные требования по укладке стартовой полосы:
7.1.1 Стартовая полоса изготавливается из фасадной плитки путём отрезания лепестков.
Рис. 7 Изготовление стартовой полосы.
7.1.2 Перед монтажом стартовой полосы снимите оставшуюся часть плёнки № 1. Плёнку №2 снимать не требуется (рис. 10).
7.1.3 Монтаж стартовой полосы необходимо начинать от угла здания с отступом от края 5-10 мм. (рис. 8)
Brick
Klinker

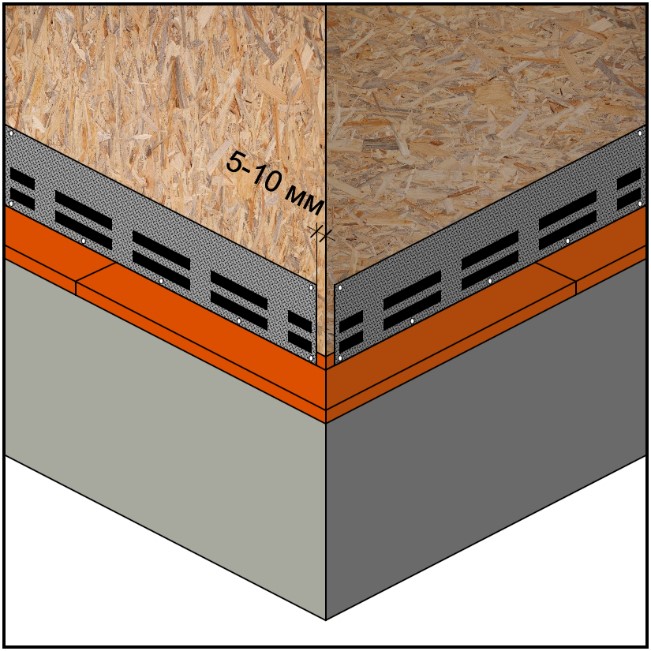

Рис. 8 – Монтаж стартовой полосы.
7.1.4 Крепление стартовой полосы осуществляется на кровельные гвозди – тип 1 (таблица 1) по схеме, приведенной на рисунке 9.
Рис. 9 Схема крепления стартовой полосы.
8. МОНТАЖ ФАСАДНОЙ ПЛИТКИ DÖCKE.
Наличие влаги и свободного гранулята внутри упаковки, а также его незначительное осыпание в процессе транспортировки и монтажа допускается технологией. При производстве гранулят насыпается с избытком и затем вдавливается в битумную основу. Осыпаются лишние гранулы, которые не вдавлены в битум.
8.1 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО УКЛАДКЕ ФАСАДНОЙ ПЛИТКИ DÖCKE.
8.1.1 Перед монтажом фасадной плитки на фасад снимите плёнку №1 с тыльной стороны гонта (рис. 10). Плёнку №2 снимать не требуется.
Рис. 10 Тыльная сторона фасадной плитки.
8.1.2 Для достижения наиболее естественного и равномерного цветового рисунка стен, на одной стене должна быть уложена фасадная плитка из одной партии.
8.1.3 В целях недопущения потенциальной разницы оттенков цвета на фасадах, необходимо при монтаже чередовать фасадную плитку из разных упаковок (не менее трёх упаковок) по схеме, представленной на рисунке 11 (а-б).

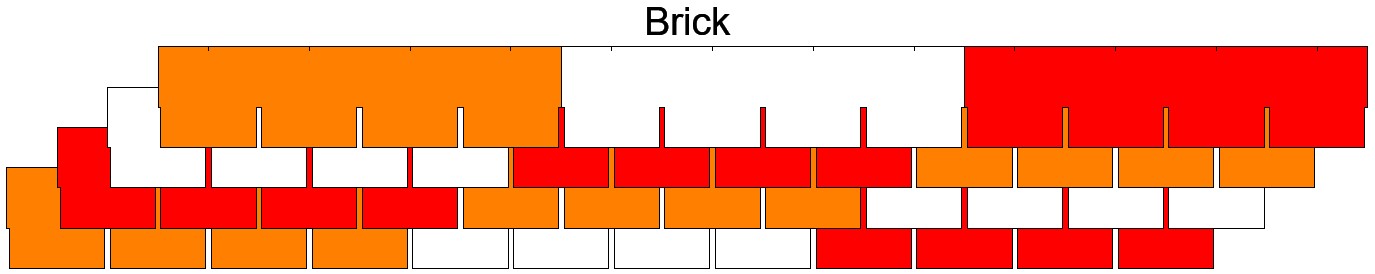

Рис. 11(а) – Схема чередования фасадной плитки Brick. Каждый цвет соответстует отдельной упаковке фасадной плитки

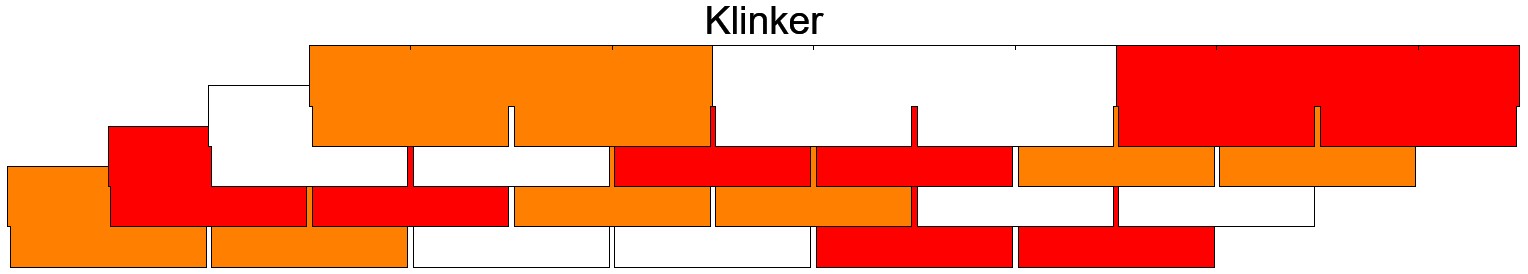

Рис. 11(б) – Схема чередования фасадной плитки Klinker. Каждый цвет соответстует отдельной упаковке фасадной плитки
8.1.4 В качестве крепежа фасадной плитки используются гвозди – тип 1 (таблица №1): для серии BRICK – 7 гвоздей, для серии KLINKER – 8 гвоздей. Нижний ряд гвоздей фиксируется на расстоянии не более 10 мм от границы нижней клеевой полосы (рис. 12).
Рис. 12 Схемы расположения гвоздей.
8.1.5 Монтаж фасадной плитки необходимо начинать с отступом от угла здания 5-10 мм.
8.1.6 Смещение фасадной плитки по горизонтали и вертикали необходимо устраивать согласно схеме, изображённой на рис. 13:
* - на уложенной фасадной плитке должна быть видна тень

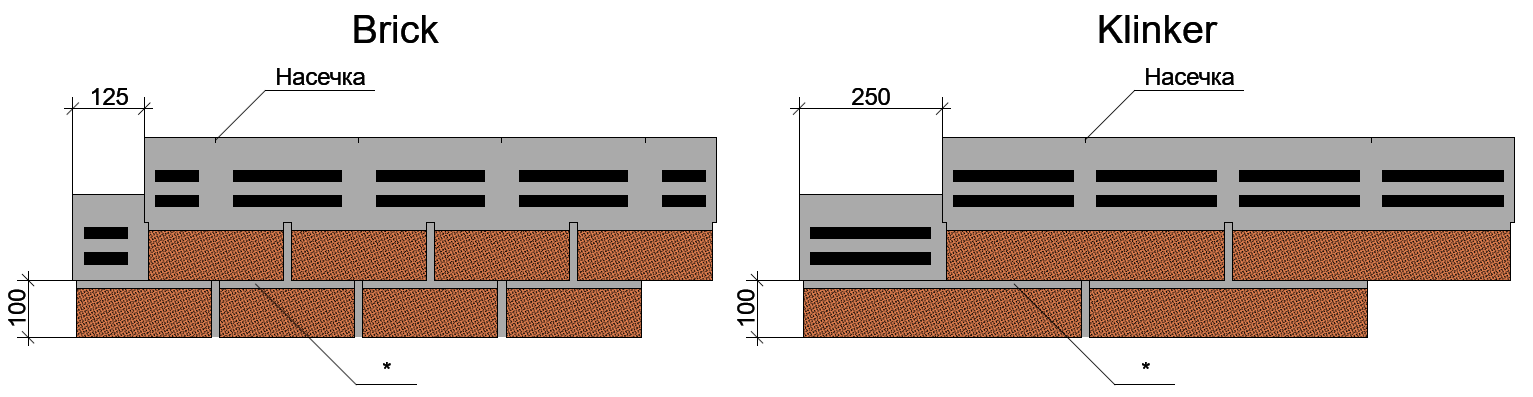

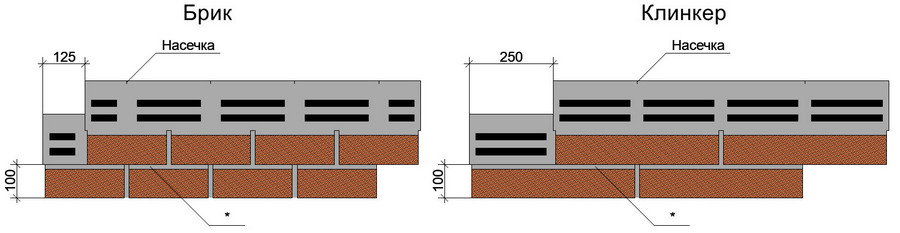

Рис. 13 Схема смещения фасадной плитки по вертикали и горизонтали.
Для удобства смещения фасадной плитки по горизонтали на её верхнем крае имеются вертикальные насечки, которые являются примерным ориентиром смещения последующего ряда плитки на половину лепестка.
8.2 УСТРОЙСТВО ВНЕШНИХ УГЛОВ.
8.2.1 При подходе к внешним углам здания торцы крайних в ряду плиток необходимо обрезать с отступом от края 5-10 мм.
Brick
Klinker

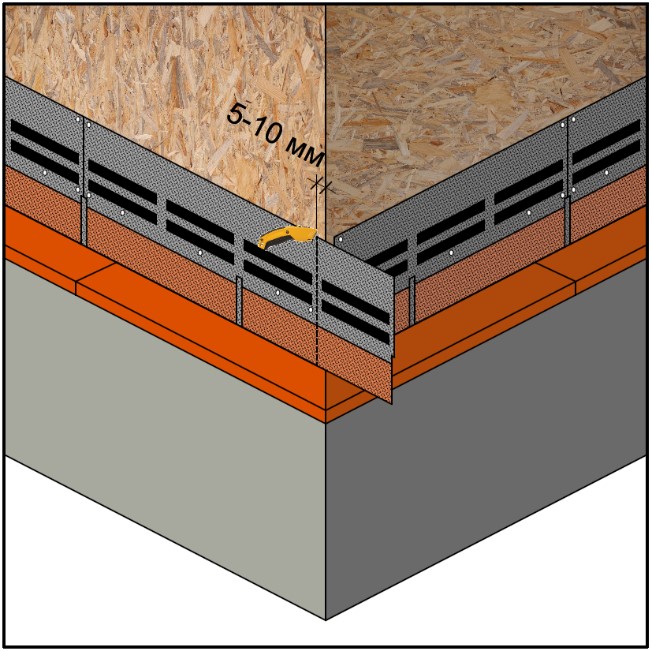

Рис. 14 Подрезка фасадной плитки при подходе к углам.
8.2.2 Для обеспечения быстрого и надёжного сцепления фасадной плитки прогрейте клеевые полосы нижележащего ряда при помощи строительного фена и прижмите лепесток ладонью к стене.
Brick
Klinker

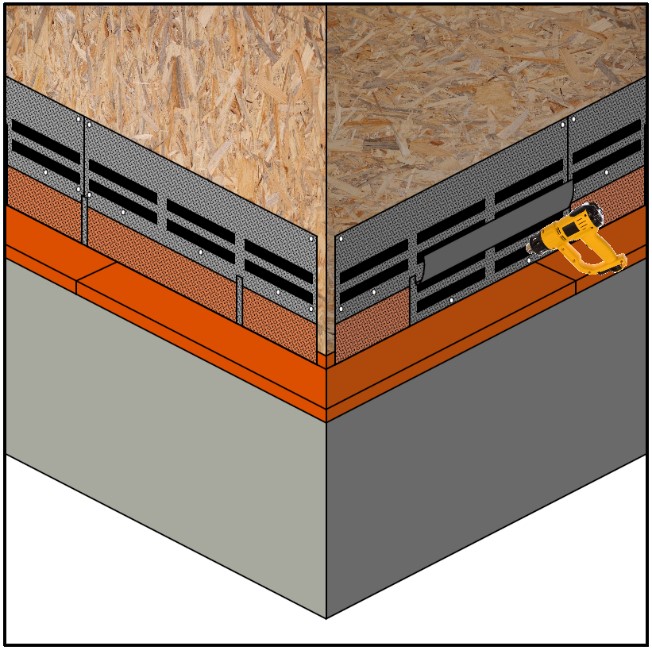

Рис. 15 Прогрев клеевых полос фасадной плитки строительным феном.
8.2.3 Смонтированную фасадную плитку на внешних углах необходимо закрыть внешними металлическими уголками (тип 2, таблица 2), либо угловыми элементами, вырезанными из самой фасадной плитки.
8.2.4 В случае отделки внешних углов при помо щи металлических уголков с посыпкой их следу ет монтировать снизу-вверх с нахлёстом 50 мм. Для ускорения процесса монтажа, рекомендуется заранее подготовить отверстия в планке под кре пёж с шагом между отверстиями в 300 мм.
8.2.5 Внешние металлические уголки с посыпкой закрепляются цветными оцинкованными саморе зами по металлу под цвет уголков с двух сторон (тип 2, таблица №1) с шагом 300 мм.
Brick
Klinker

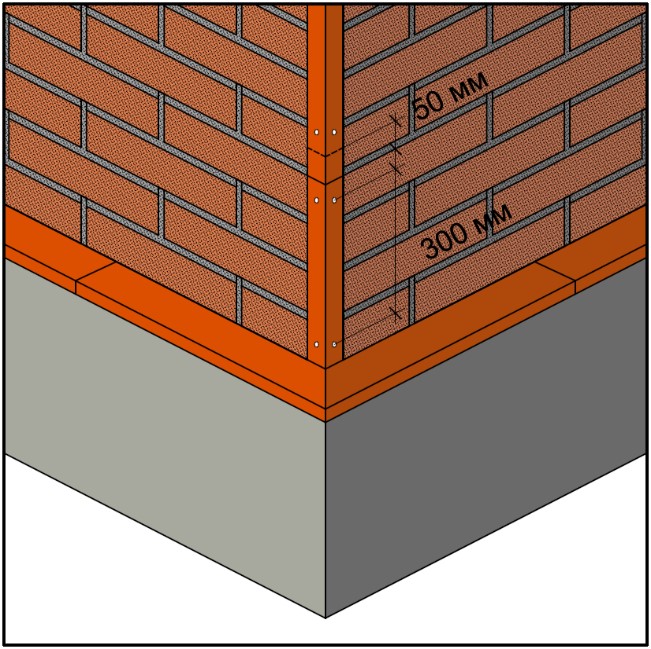

Рис. 16 Устройство внешних углов при помощи металлических уголков.
8.2.6 В случае отделки внешних углов при помощи угловых элементов их необходимо вырезать из самой фасадной плитки (рис. 17).
Рис. 17 Изготовление угловых элементов для отделки внешних углов.
Внимание!
Отделка внешних углов при помощи угловых элементов допускается только при использовании фасадной плитки серии PREMIUM, с основой из СБС-модифицированного битума.
Для избегания появления трещин на фасадной плитке и повреждения основы необходимо аккуратно прикладывать угловые элементы к внешнему углу и с осторожностью загибать их. Запрещается сгибать угловые элементы фасадной плитки на 180° как лист бумаги.
8.2.7 Перед монтажом угловых элементов необходимо обозначить их границы при помощи разметки углов (рис. 18).
Brick
Klinker

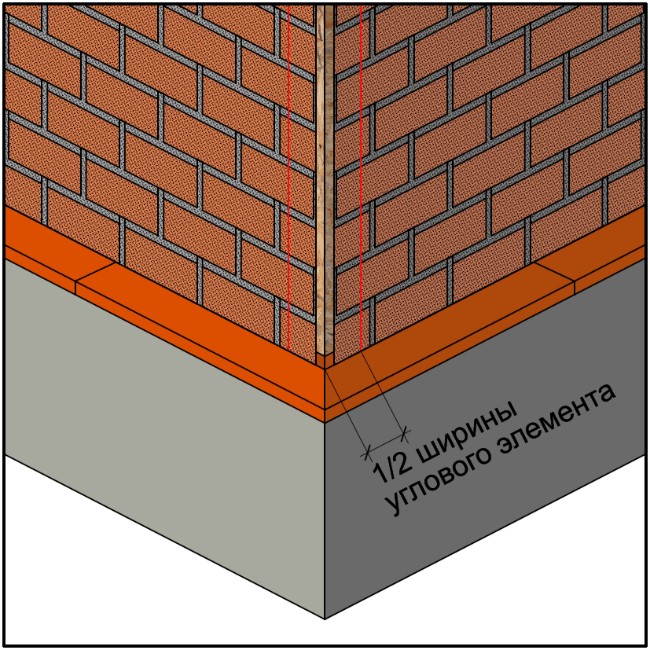

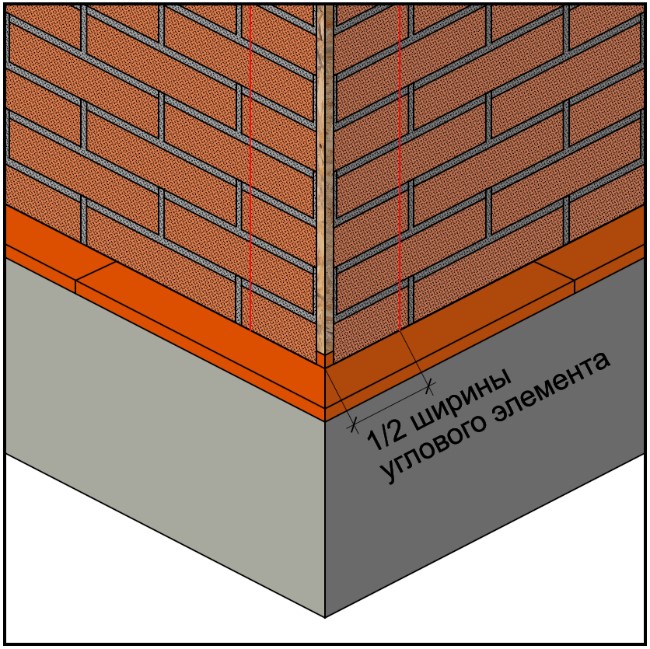

Рис. 18 Подготовка внешних углов к их отделке угловыми элементами.
8.2.8 Угловые элементы необходимо монтировать на внешние углы снизу вверх. Приложите угловой элемент к внешнему углу таким образом, чтобы насечка углового элемента совпадала с линией внешнего угла (рис. 19).
Brick
Klinker

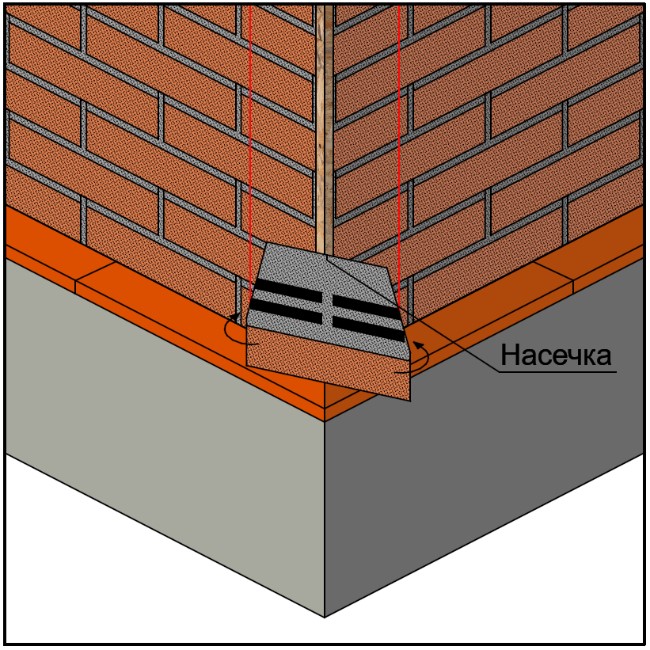

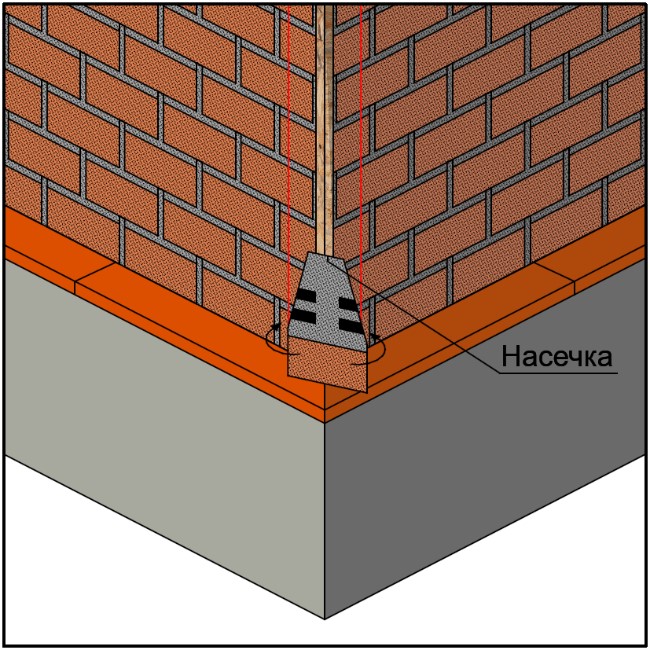

Рис. 19 Монтаж нижнего углового элемента.
8.2.9 Далее необходимо загнуть края углового элемента таким образом, чтобы они совпадали с размеченными границами (рис. 20). Каждый угловой элемент фиксируется 2 гвоздями (тип 1, таблица 1) – по 1 гвоздю с каждой стороны угла. Центр гвоздя должен совпадать с границей нижней клеевой полосы углового элемента.
Brick
Klinker

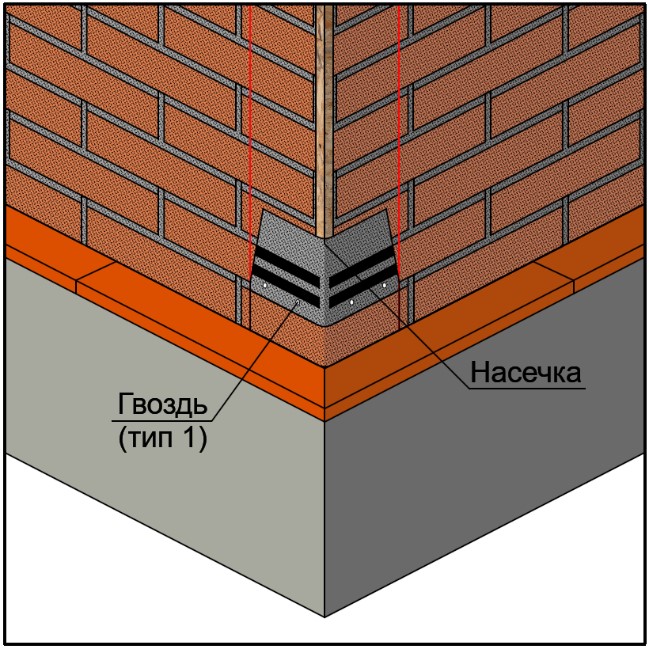

Рис. 20 Фиксация нижнего углового элемента
8.2.10 Для обеспечения быстрого и надёжного сцепления фасадной плитки прогрейте клеевые полосы нижележащего углового элемента при помощи строительного фена и прижмите лепесток ладонью к стене. Нахлёст угловых элементов составляет 150 мм. Горизонтальные швы на углах должны совпадать с горизонтальными швами на стенах (рисунки 21-22).
Brick
Klinker
Рис. 21 Монтаж последующих угловых элементов.
Brick
Klinker

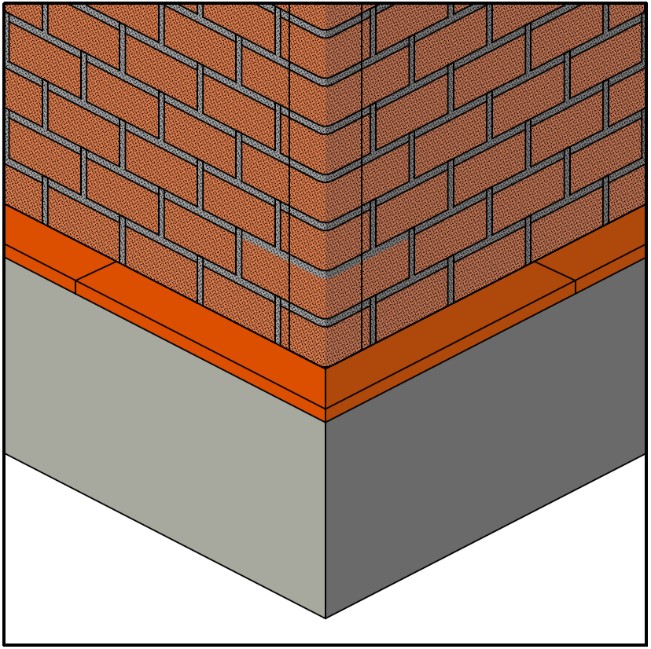

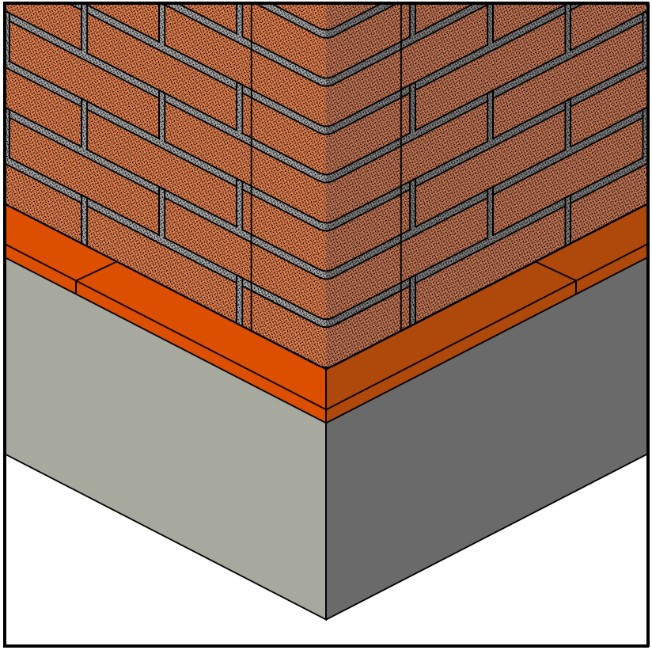

Рис. 22 Устройство внешних углов при помощи угловых элементов.
8.3 УСТРОЙСТВО ВНУТРЕННИХ УГЛОВ.
8.3.1 Внутренние углы устраиваются аналогично внешним за исключением того, что смонтированную фасадную плитку на внутренних углах необходимо закрыть внутренними металлическими уголками (тип 3, таблица 2), либо угловыми элементами, вырезанными из самой фасадной плитки.
8.3.2 Внутренние металлические уголки монтируются и крепятся аналогично внешним (рис. 23).
Brick
Klinker

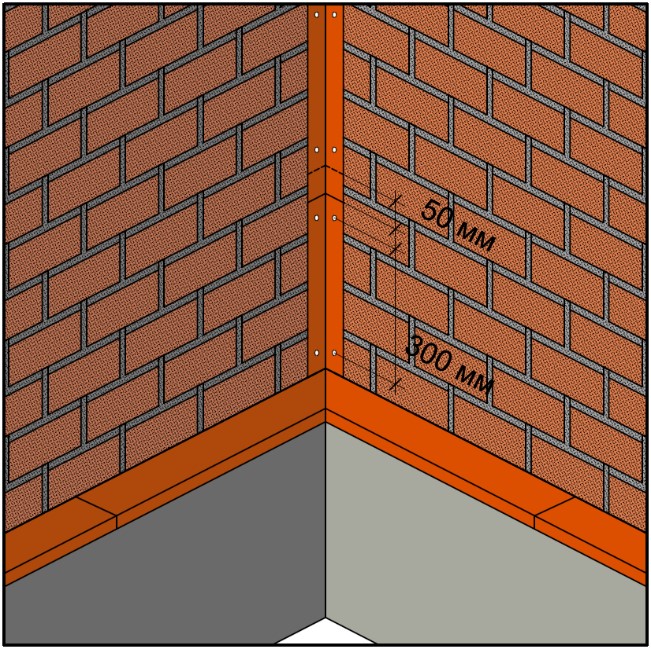

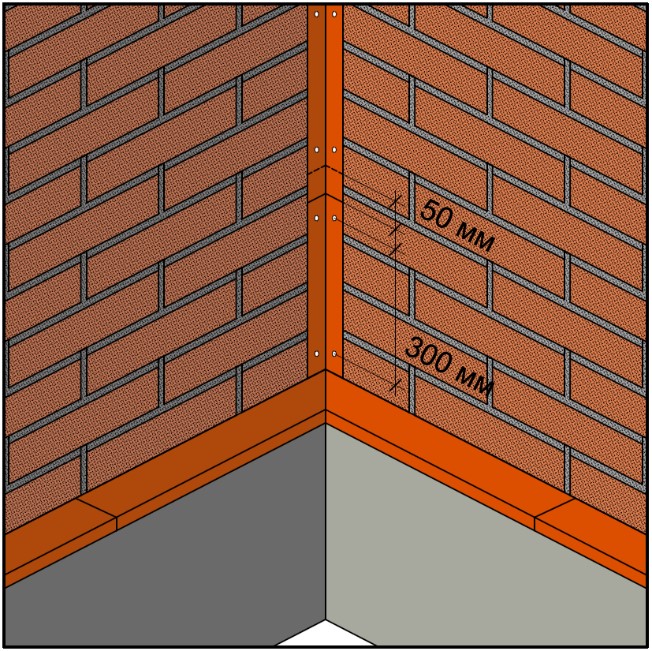

Рис. 23 Устройство внутренних углов при помощи металлических уголков.
8.3.3 Оформление внутренних углов при помо щи угловых элементов необходимо устраивать аналогично внешним углам с той лишь разницей, что загиб угловых элементов следует осущест влять в противоположную сторону (рис. 24).
Brick
Klinker

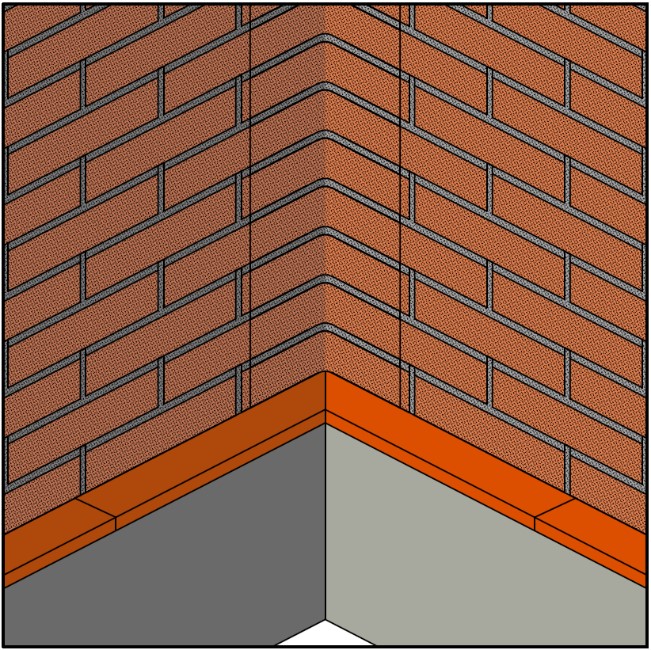

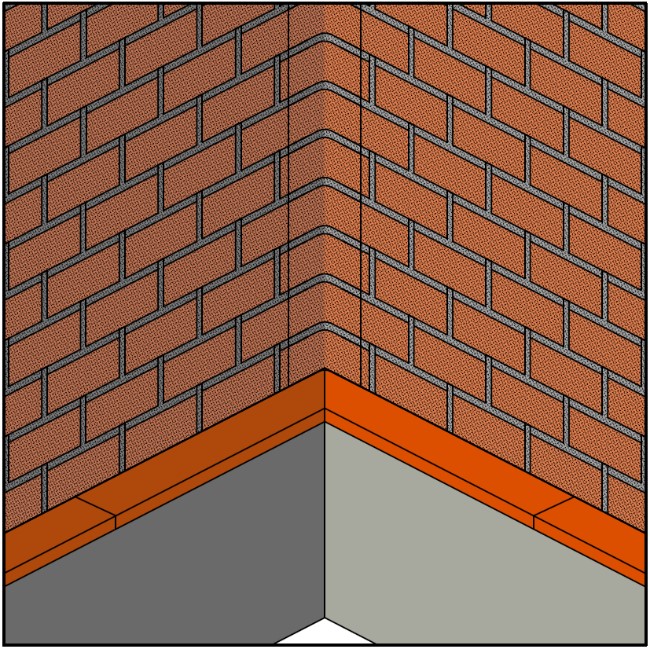

Рис. 24 Устройство внутренних углов при помощи угловых элементов.
Внимание!
Отделка внешних углов при помощи угловых элементов допускается только при использовании фасадной плитки серии PREMIUM, с основой из СБС-модифицированного битума.
Для избегания появления трещин на фасадной плитке и повреждения основы необходимо аккуратно прикладывать угловые элементы к внутреннему углу и с осторожностью сгибать их. Запрещается сгибать угловые элементы фасадной плитки на 180° как лист бумаги.
8.4 ОТДЕЛКА ОКОННЫХ ПРОЁМОВ НАЛИЧНИКОМ (ТИП 4) И УГОЛКОМ (ТИП 2).
8.4.1 При подходе к внешним углам оконного проёма торцы крайней в ряду плитки необходимо обрезать (рис. 25).
8.4.2 В случае отделки откосов фасадной плиткой, при подходе к внешним углам оконных проёмов торцы крайней в ряду плитки необходимо обрезать с отступом от края 5-10 мм (как на внешних углах, рис. 14).
Brick
Klinker

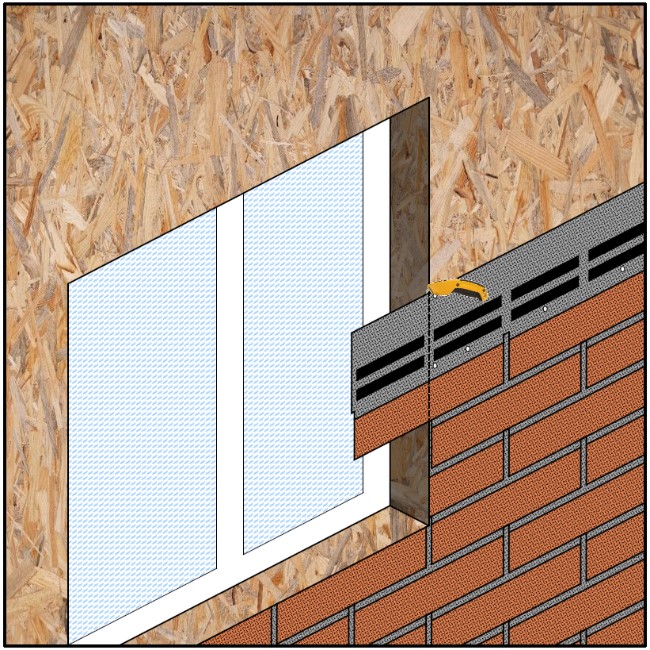

Рис. 25 Подрезка фасадной плитки при подходе к углам оконных проёмов.
8.4.3 Фасадную плитку необходимо довести до верха оконного проёма (рис. 26).
Brick
Klinker

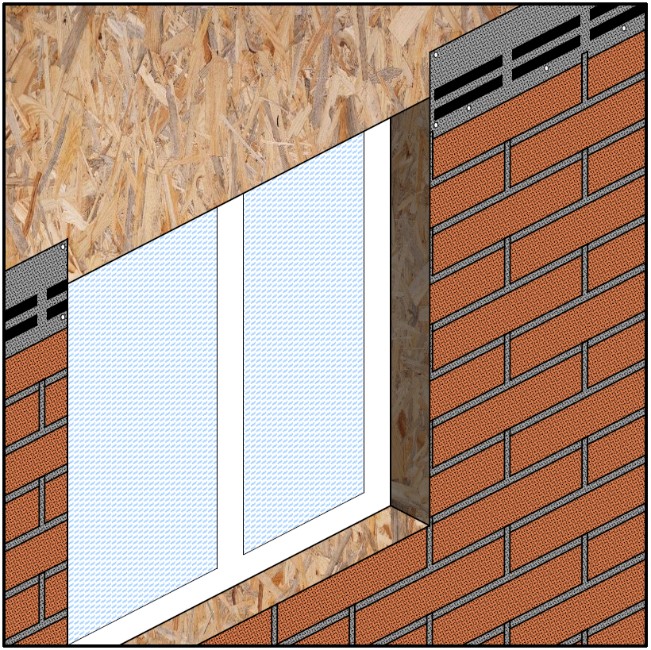

Рис. 26 Монтаж фасадной плитки вокруг оконного проёма.
8.4.4 Боковые металлические планки наличников (тип 4, таблица №2), а также подоконный отлив (тип 1, таблица №2), необходимо монтировать поверх фасадной плитки и крепить саморезами (тип 2, таблица №1) в видимых местах с шагом в 300 мм. Верхняя планка наличника монтируется под фасадную плитку и закрепляется гвоздями (тип 1, таблица №1) с шагом в 300 мм (рис. 27).
Brick
Klinker

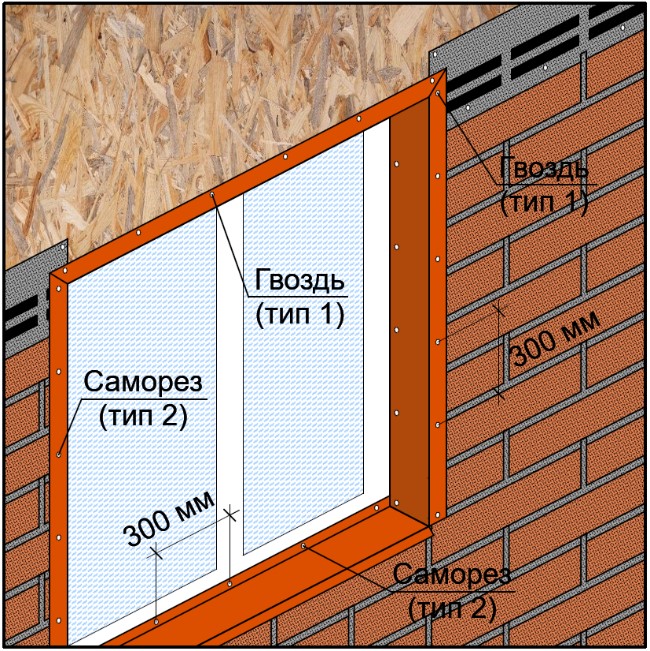

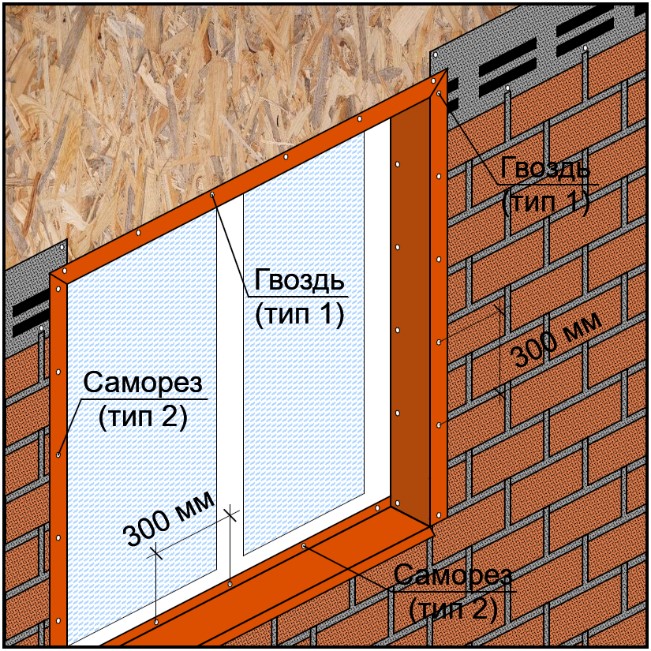

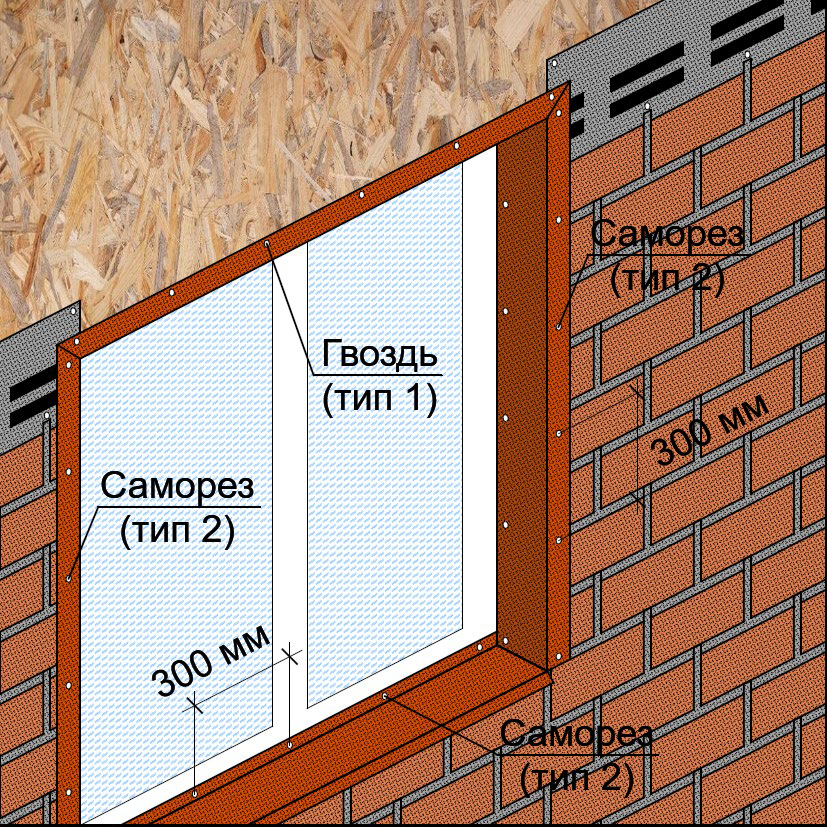

Рис. 27 Крепление металлических наличников с посыпкой.
8.4.5 Последующие ряды фасадной плитки необходимо монтировать с заходом на планки на личника с посыпкой. Ряд, заходящий на верхнюю планку наличника с посыпкой, следует монти ровать на стартовую полосу, изготавливаемую из фасадной плитки путём отрезания лепестков (рис. 7) или большей части гонта, для сохранения линейности ряда монтируемой фасадной плитки (рис. 28 и 29).
Brick
Klinker

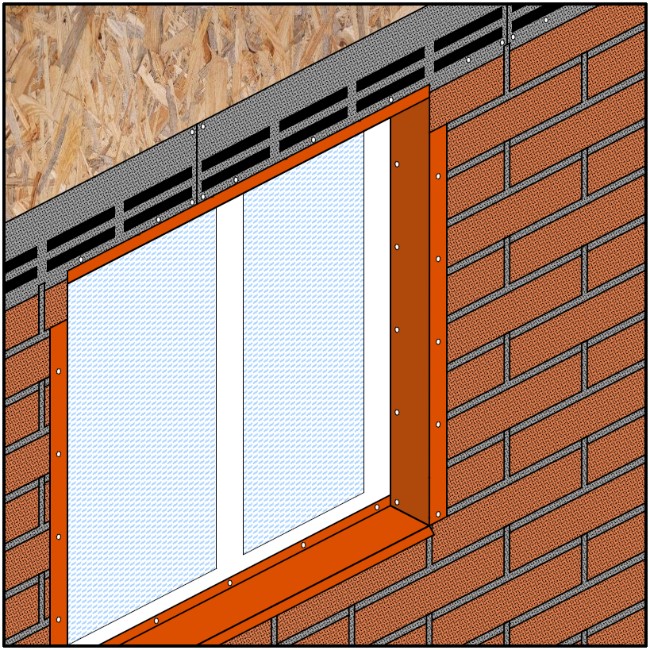

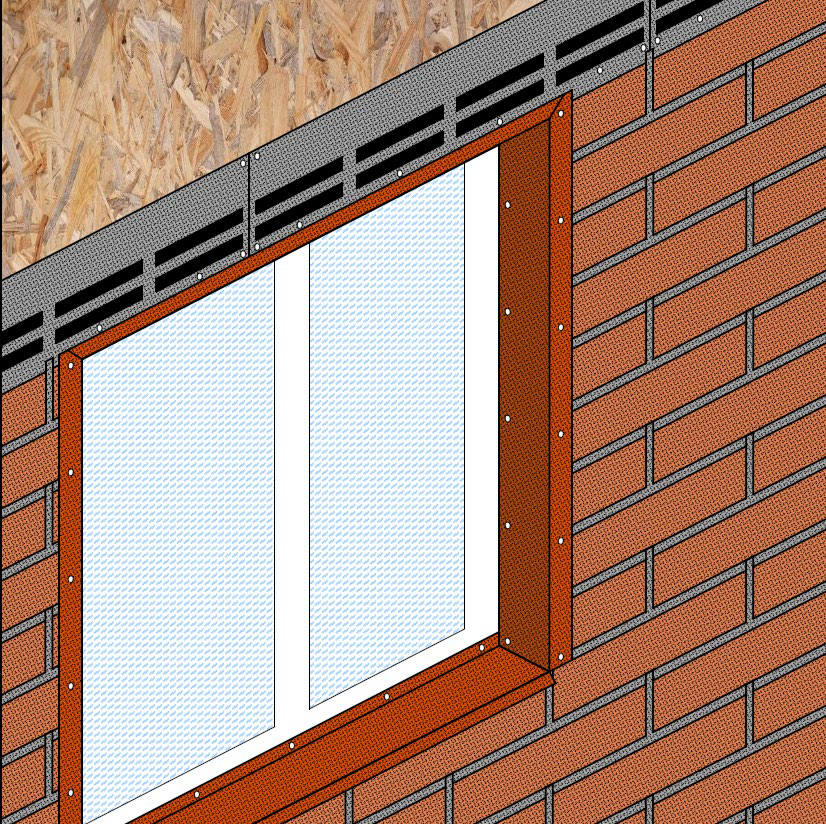

Рис. 28 Монтаж фасадной плитки над оконным проёмом.
Brick
Klinker

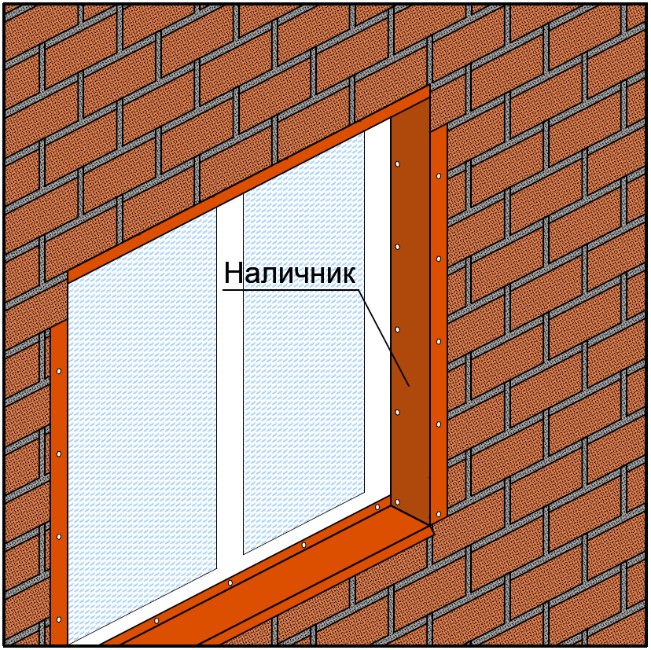

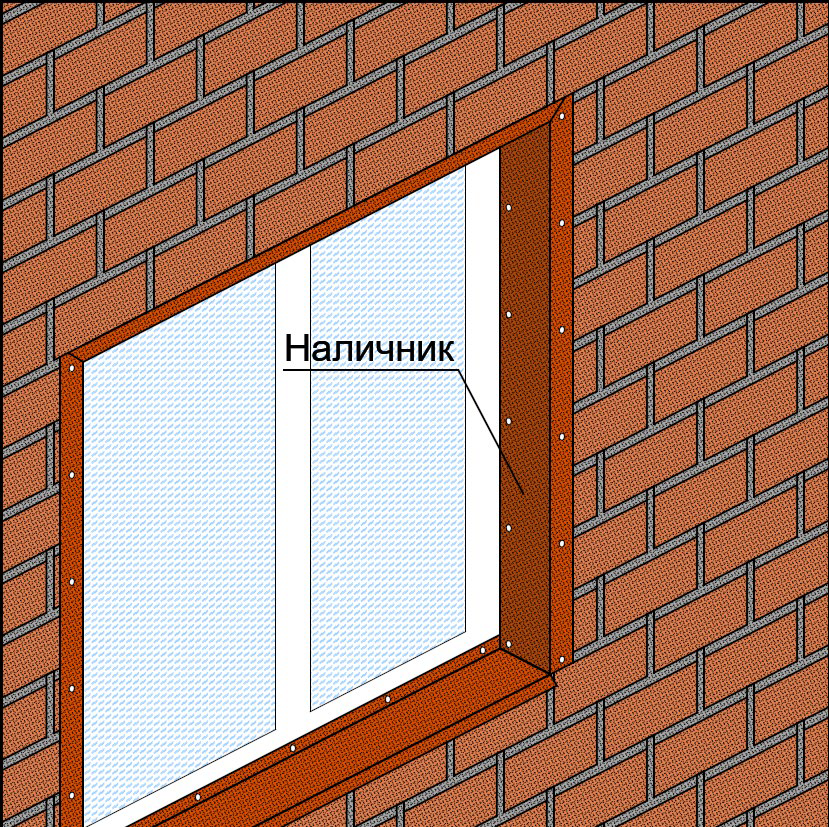

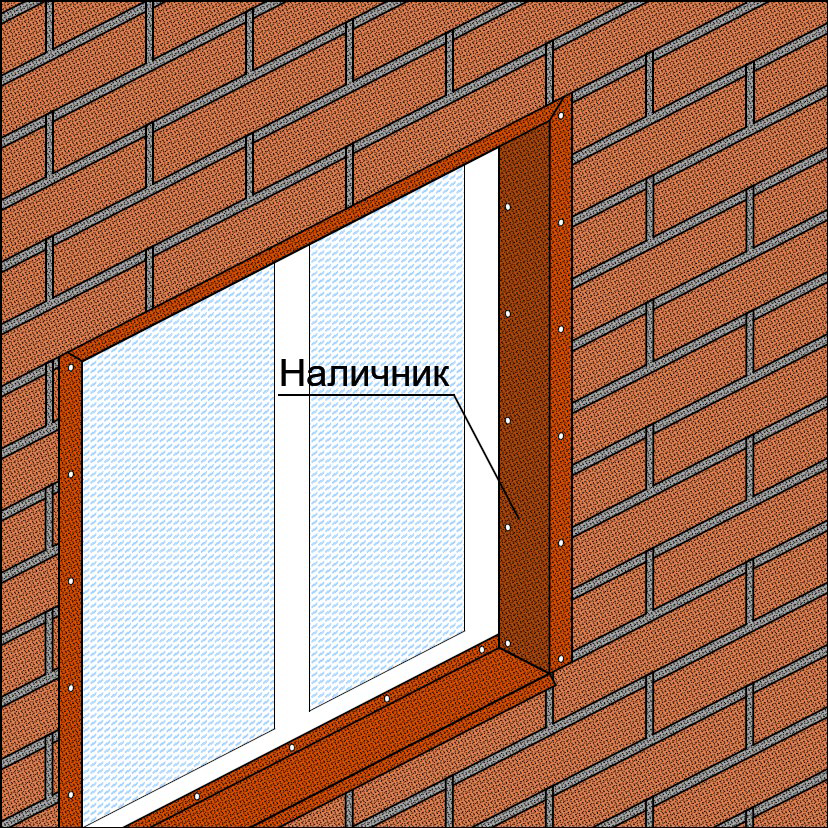

Рис. 29 Внешний вид оконного проёма с наличником с посыпкой (тип 4, таблица №2).
8.4.6 Если глубина откоса превышает 100 мм, то оконный проём следует обрамлять при помо щи внешнего угла (тип 2, таблица №2) (рис. 30). При этом откос обшивается лепестками фасадной плитки. В данном случае при подходе к внешним углам откосов торцы крайней в ряду фасадной плитки необходимо обрезать с отступом от края 5-10 мм (как на внешних углах, рис. 14).
Brick
Klinker

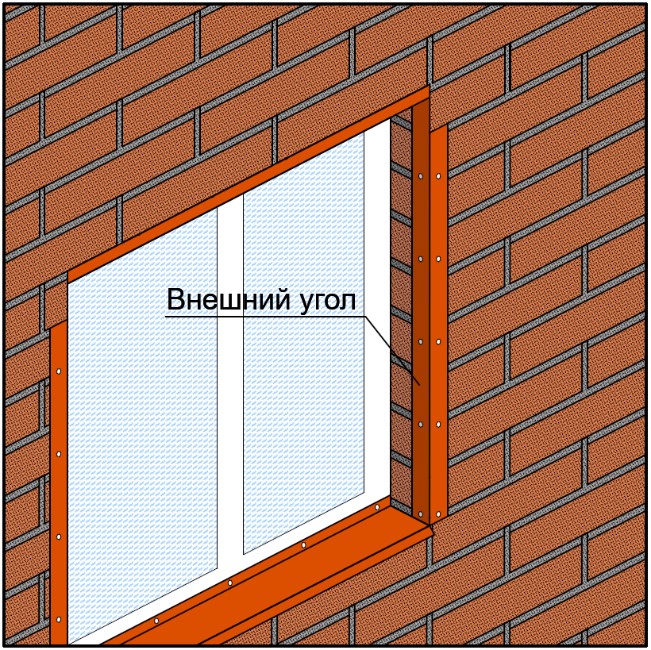

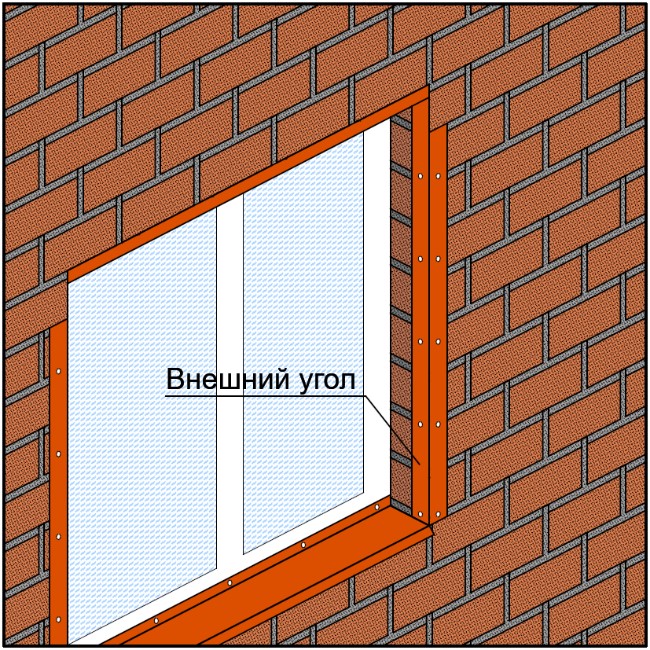

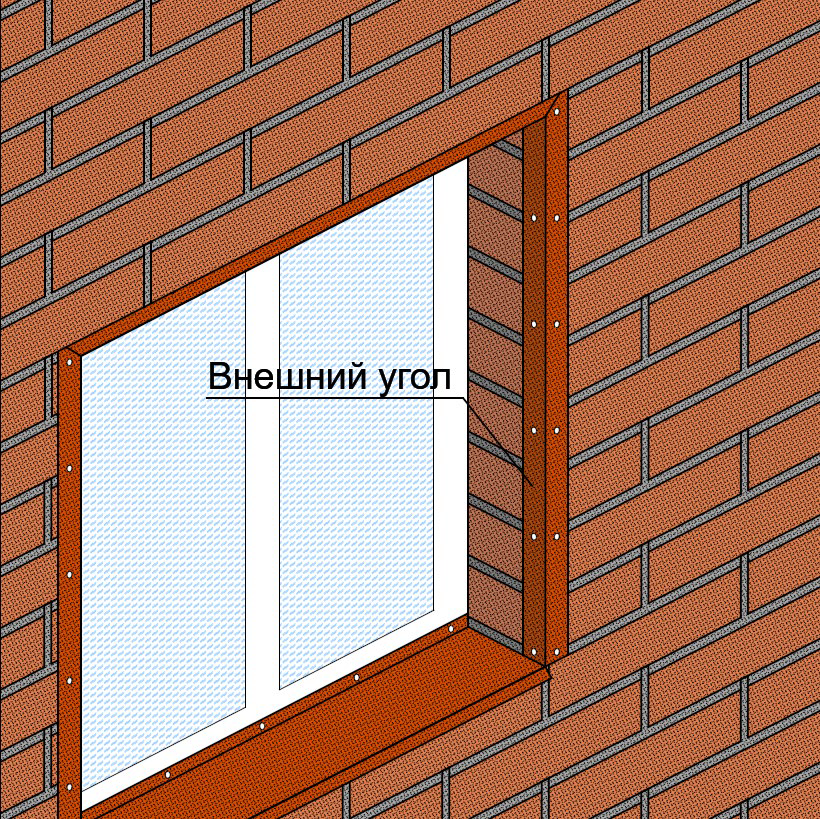

Рис. 30 Обрамление оконного проёма при помощи внешнего угла (тип 2, таблица 2).
8.5 ОТДЕЛКА ОКОННЫХ ПРОЕМОВ НАЛИЧНИКОМ 3D (ТИП 5).
8.5.1 Монтаж наличников 3D с посыпкой осу ществляется до монтажа фасадной плитки. По сле обрамления окна наличником 3D с посыпкой осуществляется монтаж самой фасадной плит ки с заходом её на крепежную часть наличника. Во время монтажа фасадная плитка подрезает ся вровень с выступающей частью наличника (рис. 31-33).
Brick
Klinker

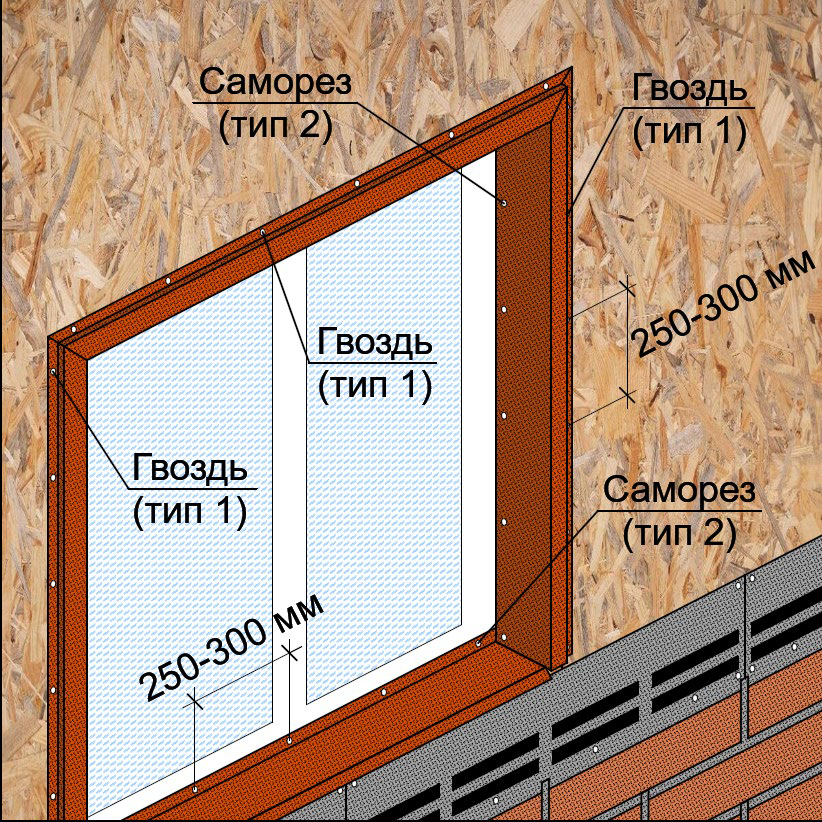

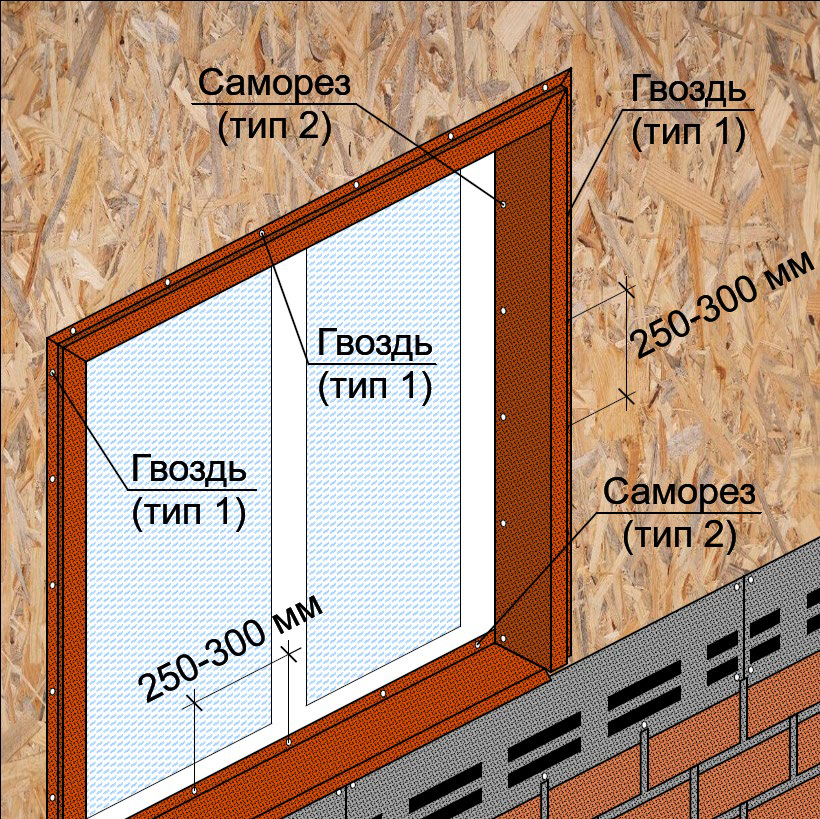

Рис. 31 Обрамление оконного проёма при помощи наличника 3D (тип 5, таблица №2).
8.5.2 Монтаж наличника 3D с посыпкой осуществляется в следующей последовательности: сперва монтируется верхняя планка наличника, которая закрепляется гвоздями (тип 1, таблица №1), и по доконный отлив, закрепляемый саморезами (тип 2, таблица №1) в видимых местах с шагом в 250 300 мм. После монтажа верхней планки налични ка и подоконного отлива монтируются боковые планки наличника 3D, с заводом их верхних краёв под уже смонтированную верхнюю планку, а ниж них краёв на подоконный отлив. Монтаж боковых планок наличника 3D осуществляется на гвозди (тип 1, таблица №1) в крепежную часть с шагом в 250-300 мм (рис. 31).
8.5.3 Последующие ряды фасадной плитки необхо димо монтировать с заходом на крепёжные части планок наличника 3D с посыпкой, предварительно промазав мастикой места примыкания каждого ряда фасадной плитки и наличника (рис. 32).
8.5.4. Ряд фасадной плитки, заходящий на верх нюю планку наличника 3D с посыпкой, следует монтировать на стартовую полосу, изготавливае мую из фасадной плитки путём отрезания лепест ков (рис. 7) или большей части гонта, для сохра нения линейности ряда монтируемой фасадной плитки.
Brick
Klinker
Brick
Klinker

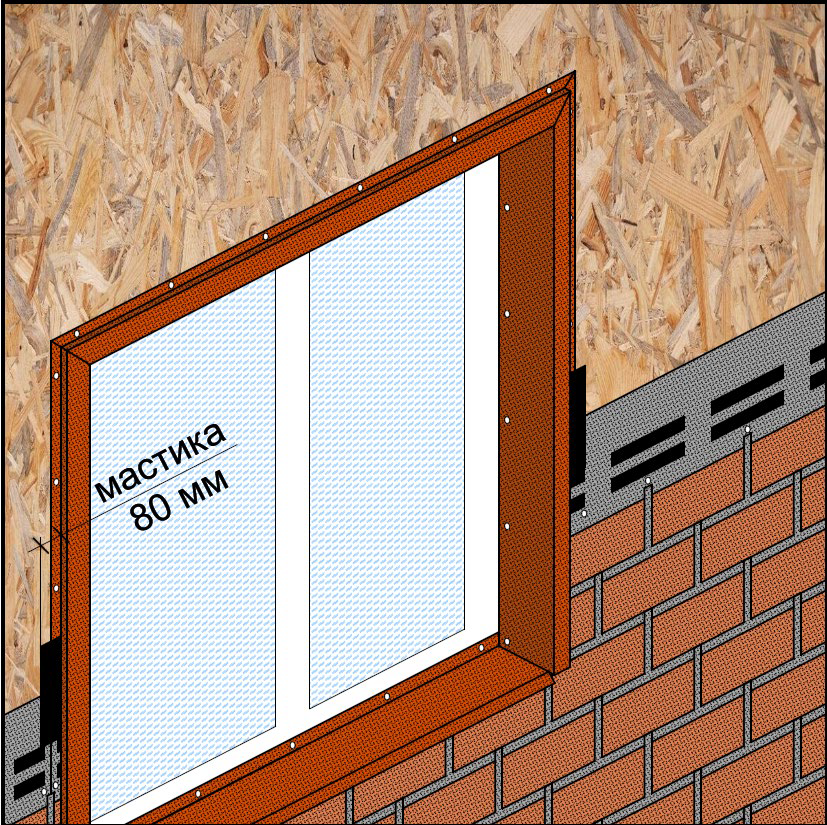

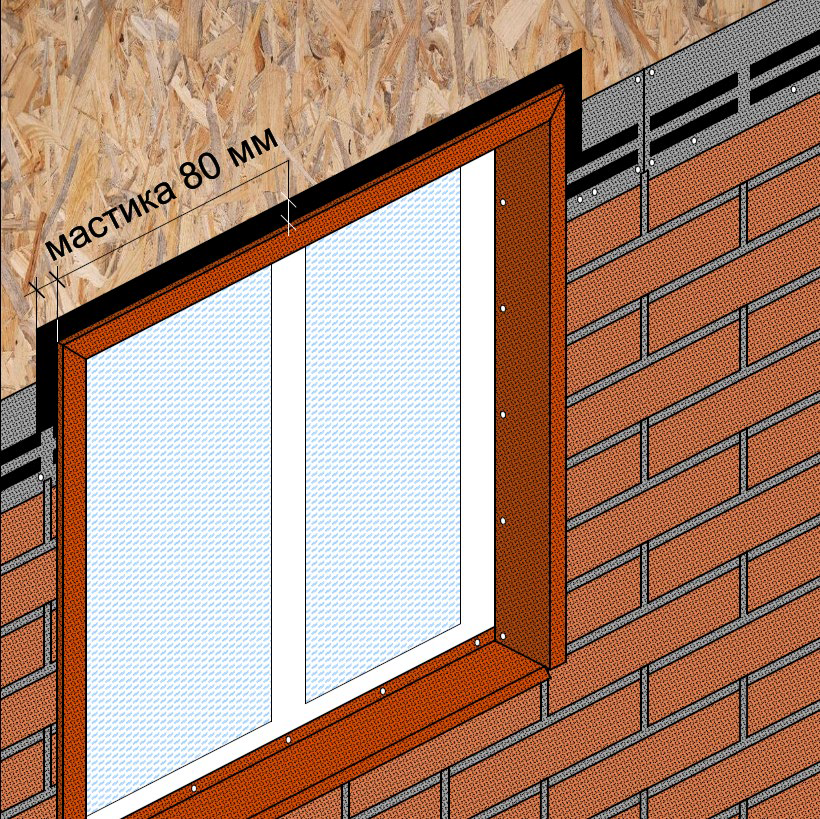

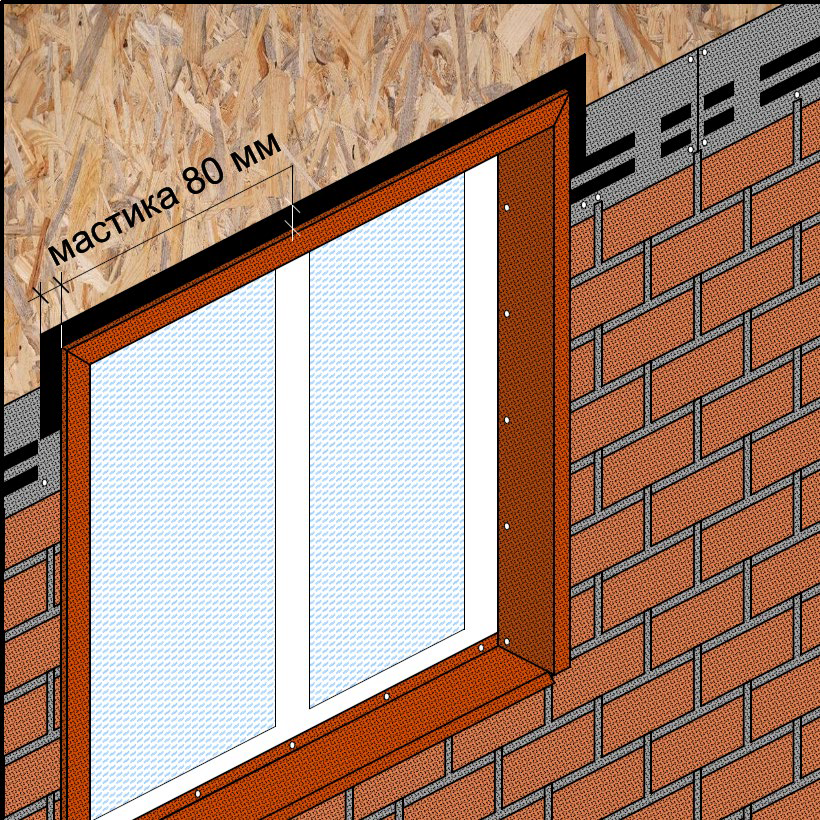

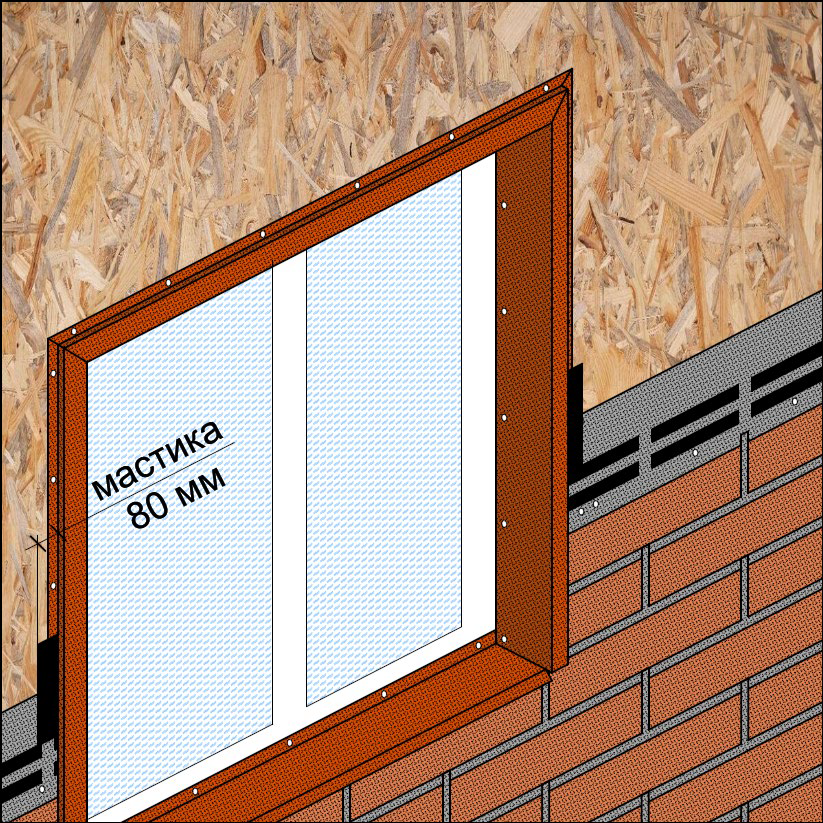

Рис. 32. Монтаж фасадной плитки вокруг оконного проёма на наличник 3D с посыпкой (тип 5, таблица №2).
Brick
Klinker

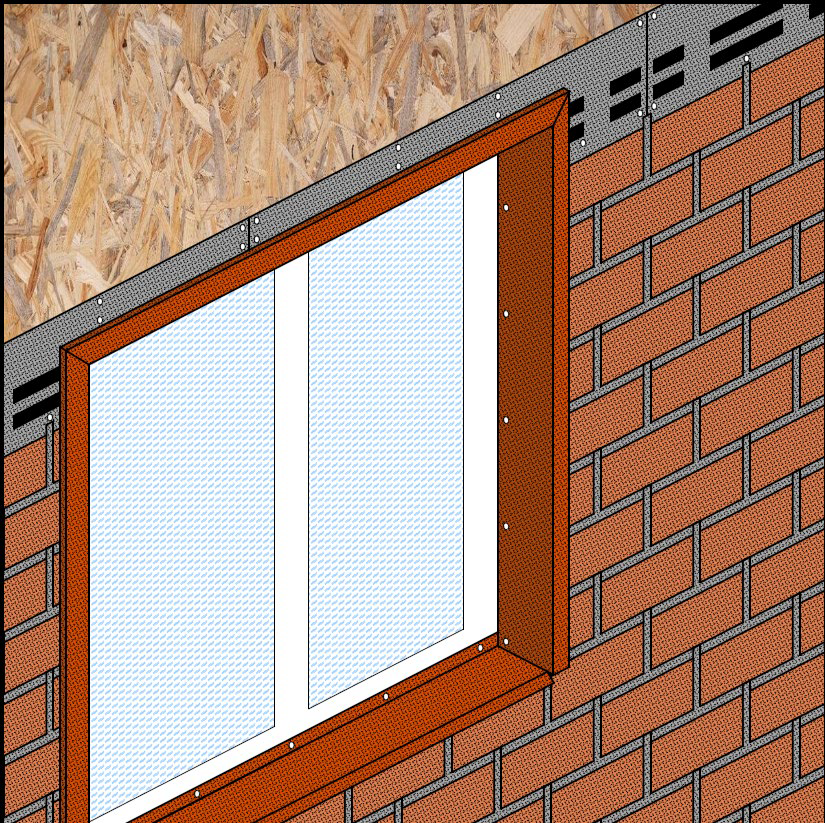

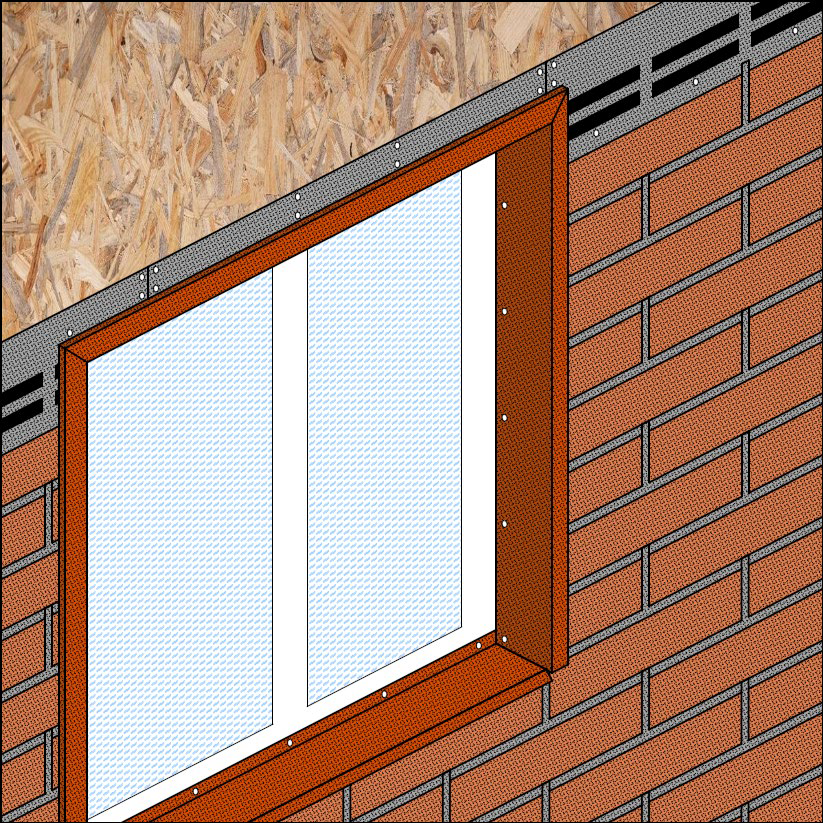

Рис. 33. Монтаж фасадной плитки над окном на наличник 3D с посыпкой (тип 5, таблица №2).
Brick
Klinker

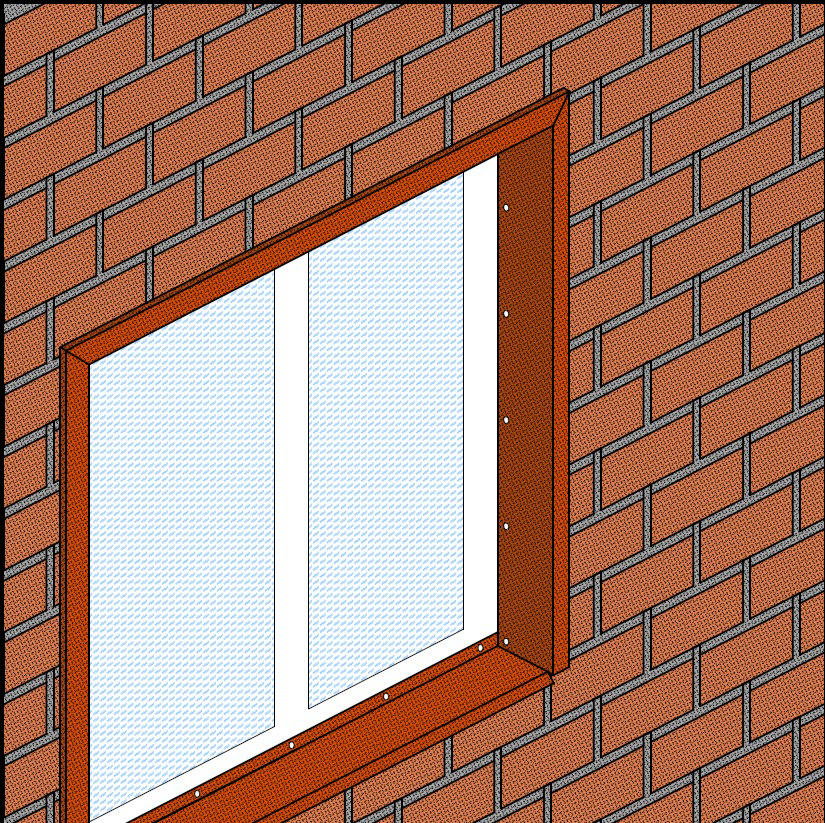

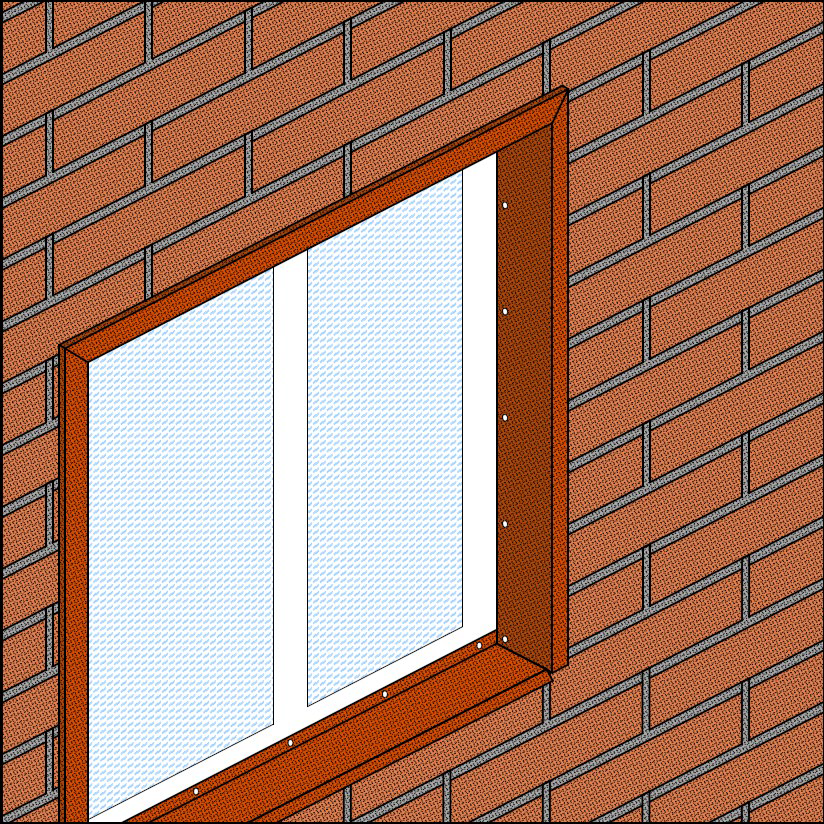

Рис. 34. Внешний вид оконного проёмас с наличником 3D с посыпкой (тип 5, таблица №2).
Последующий монтаж фасадной плитки выше оконного проёма осуществляется согласно ин струкции по монтажу.
8.6 ОТДЕЛКА ДВЕРНЫХ ПРОЕМОВ.
8.6.1 При подходе к дверному проёму торцы край ней в ряду фасадной плитки необходимо обрезать (рис. 35).
Brick
Klinker
Brick
Klinker

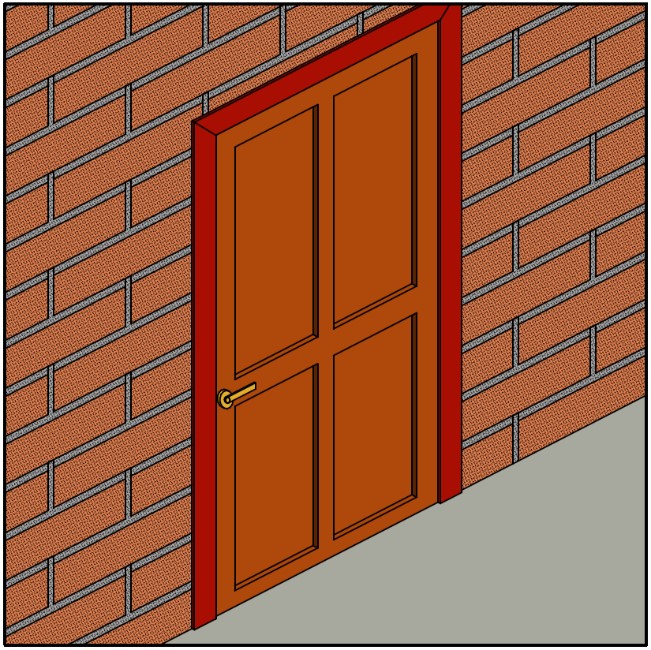

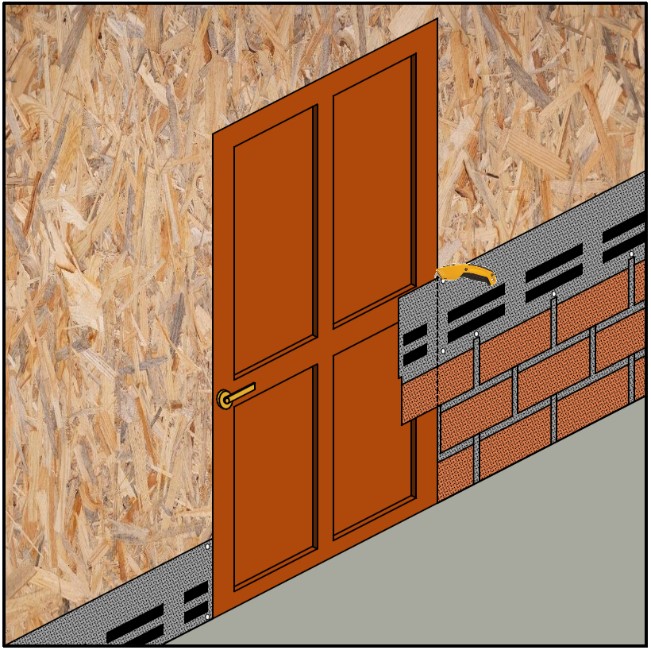

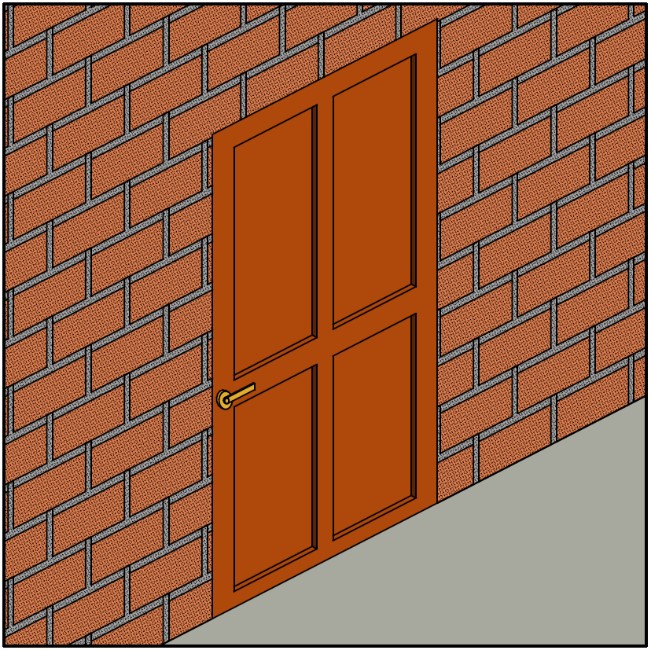

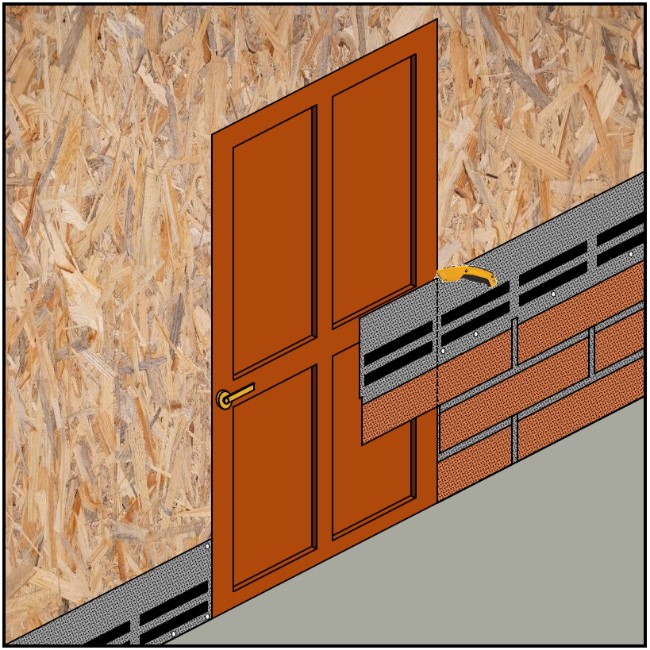

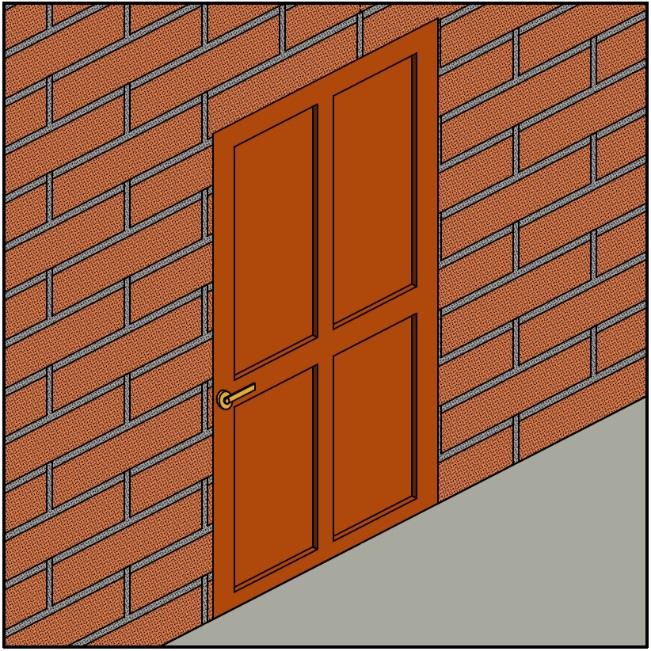

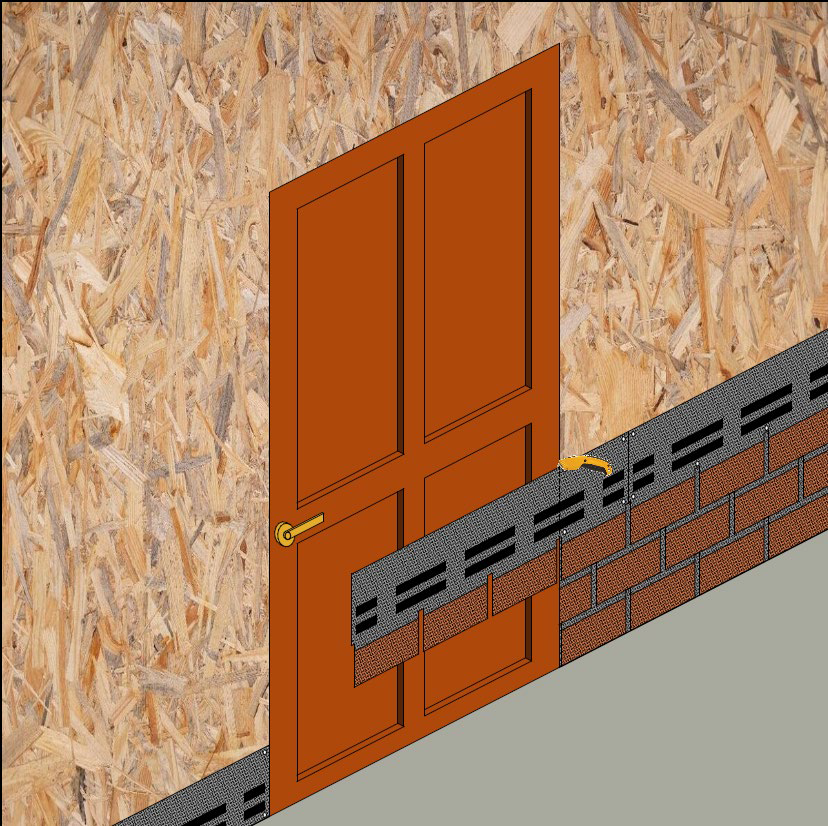

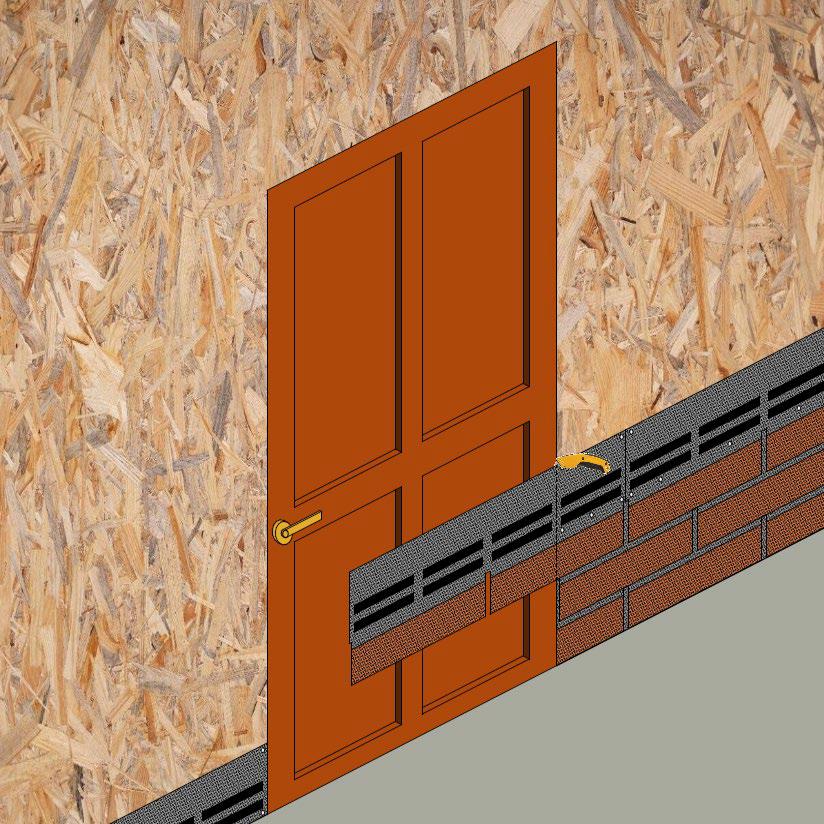

Рис. 35. Монтаж фасадной плитки вокруг дверного проёма.
8.6.2 Если над дверным проёмом имеются козырёк или навес, то накладные наличники, обрамляющие дверной проём, допускается монтировать поверх фасадной плитки (рис. 36).
Brick
Klinker
Рис. 36. Обрамление дверного проёма при помощи накладных деревянных или металлических наличников.
8.6.3 Если навес или козырёк над дверным проё мом отсутствует, то фасадная плитка должна за ходить на верхний накладной наличник и на верх нюю часть боковых наличников (аналогично обрамлению окна, рис. 28 и 29).
8.7 ПРИМЫКАНИЕ К КАРНИЗНЫМ И ТОРЦЕВЫМ СВЕСАМ.
8.7.1 В местах примыкания фасадной плитки к карнизным и торцевым свесам её необходимо довести до обрешётки карнизного свеса. Вентиляционный канал, расположенный между фасадом и стеной дома, должен сообщаться с вентиляционным каналом подкровельного пространства (рис.1).
Рис. 37 Примыкание фасадной плитки к карнизному свесу
8.7.2 Верхний ряд фасадной плитки фиксируется гвоздями (тип 1, таблица 1), которые в свою очередь закрываются молдингом Döcke. Молдинг должен перекрывать невидимую часть фасадной плитки. Крепление молдинга – саморез (тип 3, таблица 1) с шагом 200 – 250 мм. Молдинг используется для последующей отделки карнизного или торцевого свеса при помощи софитов Döcke.
9. ПРАВИЛА ЭКСПЛУАТАЦИИ.
9.1 Для очистки фасада от загрязнений допустимо промывать его водой из садового шланга.
9.2 Для удаления мусора с поверхности фасадной плитки запрещается использование металлических и острых инструментов.
9.3 Необходимо не допускать контакта плитки с выпавшим снегом и образовавшимся льдом. В зимний период времени необходимо откидывать снежные заносы (сугробы), образовавшиеся у фасада здания. Невыполнение данного требования может привести к повреждению фасадной плитки.
